FSTH-UNEOS01

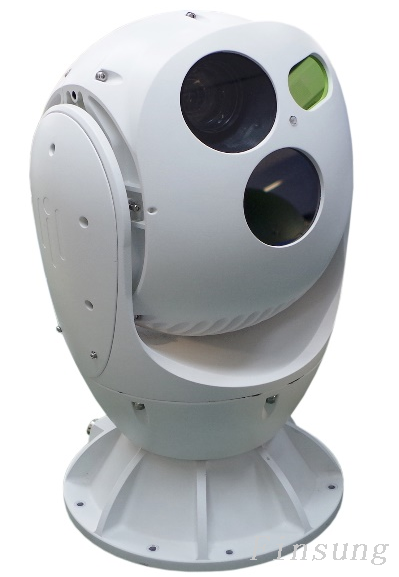

1 مقدمة الإنتاج
تم تطوير القرص الدوار الكهروضوئي طراز FSTH-UNEOS01 بشكل مستقل بواسطة تقنية Fanshuang . إنه نظام كشف وتتبع كهروضوئي شامل مصمم خصيصًا للأمن على ارتفاعات منخفضة في المواقع الرئيسية مثل القواعد العسكرية والمرافق النووية والكيميائية الحيوية والدفاعات الحدودية والساحلية ومراكز المؤتمرات ومباني المكاتب والسجون والمطارات. يشتمل النظام على وحدات كشف متعددة الأطياف بما في ذلك كاميرات الضوء المرئي عالية الوضوح، وأجهزة التصوير الحراري المبردة/غير المبردة، وإضاءة الليزر. يتم دمجها مع وحدات الكشف عن الأهداف وتتبعها الذكية لاكتشاف وتتبع وتحديد وتوفير إنذار مبكر للطائرات بدون طيار ذات الأجنحة الدوارة والثابتة ذات الأجنحة الصغيرة والمتوسطة الحجم من فئة المستهلك.
يمكن استخدام القرص الدوار الكهروضوئي بشكل مستقل أو متكامل مع معدات الرادار وأجهزة الكشف عن الطيف السلبي ومعدات التداخل الراديوي لتشكيل نظام دفاع تلقائي للطائرات بدون طيار. فهو يضمن الأمن على ارتفاعات منخفضة للمناطق الحيوية، ويعمل بفعالية ليلاً ونهارًا، في جميع الظروف الجوية.
سرعة الدوران السريعة : يتميز النظام بسرعة دوران تصل إلى 80 درجة في الثانية وتسارع يصل إلى 100 درجة في الثانية المربعة. فهو يتيح البدء والتوقف السريع والتشغيل السلس، مما يسهل التقاط وتتبع الأهداف سريعة الحركة.
تغطية واسعة : مع نطاق دوران السمت من 0 درجة إلى 360 درجة ونطاق دوران الارتفاع من -35 درجة إلى +90 درجة، يوفر النظام اكتشافًا سلسًا وتغطية شاملة دون أي نقاط عمياء.
دقة تحكم عالية : مجهزة بجهاز تشفير زاوية دقيق ونظام تحكم مؤازر ذو حلقة مغلقة عالي الدقة، دقة تحديد المواقع أفضل من 0.02 درجة. تضمن وحدة معالجة الصور عالية الأداء المقترنة بآلية التحكم في التركيز عالية الدقة التركيز التلقائي الدقيق.
ل أداء تتبع متفوق: يستخدم النظام العديد من خوارزميات الحصول على الهدف وتتبعه المتقدمة في وحدة التتبع التلقائي الخاصة به، مكملة بتحكم مؤازر عالي الدقة، مما يضمن تتبعًا مستقرًا للأهداف حتى أثناء التغيرات السريعة في الحركة والاتجاه.
l مستوى عالٍ من الذكاء: يدعم وظائف مثل كشف التسلل إلى الهدف، وكشف الحركة، والكشف عن السلوك غير الطبيعي، ويوفر تصنيف الأهداف والتعرف عليها، وتنبيهات النقاط الساخنة، وربط الرادار، وتحديد المواقع بالتكبير ثلاثي الأبعاد. تعمل هذه الميزات على تحسين مستويات أتمتة النظام وذكائه والمعلوماتية بشكل كبير.
l القدرة على التكيف البيئي القوي: مصنوع من سبائك الألومنيوم عالية القوة ويتميز بتقنية حماية مزدوجة الطبقة للمكونات الداخلية والخارجية، ويوفر النظام حماية IP66 ضد المطر والغبار والتآكل والتداخل الكهرومغناطيسي، مما يجعله مناسبًا للاستخدام طويل الأمد في البيئات الخارجية القاسية.
غرض | FSTH-UNEOS01 | |
ضوء مرئي | الاستشعار | مستشعر CMOS مقاس 1/2.8 بوصة |
دقة | 1920×1080 | |
إضاءة | اللون: 0.02 لوكس @ (F1.2، تشغيل AGC)، أبيض وأسود: 0.002 لوكس @ (F1.2، تشغيل AGC) | |
عدسة | عدسة عالية الوضوح مقاس 8 مم - 320 مم، تكبير آلي، تركيز يدوي/تلقائي | |
تنسيق الفيديو | فدس/H.264/H.265 | |
تحسين الصورة | يدعم النطاق الديناميكي الواسع، وقمع الضوء القوي، وتثبيت الصورة الإلكتروني، وتقليل الضوضاء الرقمية، وتوازن اللون الأبيض التلقائي، وما إلى ذلك. | |
إزالة الضباب | يدعم إزالة الضباب المزدوج البصري/الإلكتروني | |
الحرارية | نطاق التشغيل | لمسافة 0.3 م * 0.3 م ，مسافة الكشف عن الهدف ≥1000 م ，مسافة التتبع ≥500 م ，مسافة تحديد الهوية ≥150 م |
الكاشف | صفيف المستوى البؤري غير المبرد لأكسيد الفاناديوم (VOx). | |
دقة | 640×512 | |
فرقة الاستشعار | 8μm ～ 14μm الأشعة تحت الحمراء ذات الموجة الطويلة | |
عدسة | 25 مم ~ 75 مم تكبير مستمر | |
NETD | ≥30mk ( @25 درجة فهرنهايت F1.0 ) | |
تنسيق الفيديو | فدس/H.264/H.265 | |
التحكم في العدسة | تكبير آلي، تركيز يدوي/تلقائي | |
معايرة | معايرة تلقائية/يدوية/الخلفية | |
قطبية اللون الزائف | أسود حار/أبيض حار، و16 لوحة ألوان زائفة | |
تعديل الصورة | يدعم السطوع والتباين وتصحيح جاما وتعديلات المعلمات الأخرى | |
التكبير الرقمي | تقريب رقمي 1×–8×، يدعم العرض المتزامن العالمي | |
تنبيه نقطة الاتصال | يدعم | |
حماية قوية لمصدر الحرارة | يدعم | |
إدارة صحة النظام | يدعم تسجيل مؤشر الصحة الأساسية والاستعلام عنه؛ درجة حرارة الكاشف، درجة الحرارة المحيطة، درجة الحرارة المحددة، وقت التشغيل التراكمي، عدد التشغيل/إيقاف التشغيل، عدد الغالق | |
إضاءة الليزر | قوة | 5 واط |
الطول الموجي | 808 نانومتر ± 5 نانومتر | |
عدسة الليزر | عدسة ليزر f30-Ф30 | |
تجانس الشعاع | تقنية التجانس الفائق لمجموعة العدسات عالية الوضوح GHT-II، وتوحيد الشعاع أفضل من 92% | |
التحكم المؤازر | تقنية التحكم في زاوية الإضاءة الرقمية DSS، تدعم التحكم التلقائي في مجال الضوء المرئي لمطابقة العرض | |
التحكم في الإضاءة | كهروضوئية تلقائية/تشغيل/إيقاف قسري | |
مؤازرة قابلة للدوران | الهيكل الخارجي | كروية، محورين وإطارين |
عرض النافذة | نوافذ عرض مزدوجة/متعددة | |
نطاق التناوب | دوران أفقي 360 درجة مستمر، درجة -35 درجة إلى +90 درجة | |
تبديل الحد | الملعب مع وظيفة الحد الناعمة، قابلة للبرمجة | |
تحديد موضع الصفر | يدعم تحديد نقاط الصفر الأفقية والملعبية | |
سرعة الدوران | السرعة الأفقية من 0.01 درجة/ثانية إلى 80 درجة/ثانية، سرعة الملعب من 0.01 درجة/ثانية إلى 60 درجة/ثانية | |
تسريع | التسارع ≥ 100 درجة/ثانية² | |
دقة تحديد المواقع | أفضل من 0.02 درجة | |
موقف محدد مسبقا | ما لا يقل عن 255 الإعدادات المسبقة | |
مسح المسار | يدعم تحديد نقطة محددة مسبقًا، ومسح الخطوط، ومسح قشر التفاح؛ سرعة المسح قابلة للتعديل | |
الحماية النشطة | حماية مزدوجة لفلتر الطاقة، تصميم متكرر مع مصدر طاقة مزدوج الوضع AC/DC، تصميم داخلي للتحكم التلقائي في درجة الحرارة، حماية من زيادة التيار ضد ضربات الصواعق، وحماية من انحشار القرص الدوار | |
وضع القيادة | الاستفادة من محرك عزم الدوران المباشر، والبدء والتوقف عالي السرعة، وتتبع الارتباط السلس والسلس مع الرادار | |
تتبع | طريقة التتبع | تتبع الأجهزة المضمنة في الواجهة الأمامية أو تتبع البرامج الخلفية اختياري |
وضع التتبع | التتبع اليدوي والآلي، يدعم الربط الراداري | |
تبديل الفيديو | ضوء مرئي رقمي عالي الوضوح/تتبع تحويل الفيديو الرقمي بالأشعة تحت الحمراء | |
وظيفة التتبع | خوارزميات تتبع متعددة مدمجة، تدعم الكشف عن الأهداف المتعددة، والالتقاط التلقائي، والتعامل مع الانسداد القصير، وما إلى ذلك. | |
التحليلات الذكية (اختياري) | طريقة التنفيذ | وحدة التحليل الذكي المدمجة في الواجهة الأمامية أو برنامج التحليل الخلفي |
كشف السلوك غير الطبيعي | يدعم كشف التسلل إلى المنطقة، وكشف التسلل عبر الحدود، وكشف الحركة، وكشف الرحلات البحرية، بالإضافة إلى كشف التسكع، وكشف التجميع، والكشف العالق، والكشف عن الحركة العكسية | |
التعرف على التصنيف | يدعم التعرف على تصنيف الأهداف مثل البشر والمركبات والطائرات بدون طيار وما إلى ذلك (يلزم مساعدة العملاء في مجموعة البيانات) | |
القدرة على التكيف البيئي | درجة حرارة التشغيل | -40 درجة مئوية إلى +60 درجة مئوية |
رطوبة | <95% رطوبة نسبية: | |
حماية الطفرة | الطاقة 4000 فولت، إشارة فيديو الاتصال 2000 فولت | |
مقاومة العفن | يلبي متطلبات GJB150.10A-2009 لاختبار القالب | |
مقاومة الرياح | سرعة الرياح التشغيلية: الدرجة 8، سرعة الرياح الآمنة: الدرجة 12 | |
مقاومة ضباب الملح | يعمل بشكل طبيعي في اختبار رش الملح المستمر لمدة 96 ساعة عند درجة حموضة 6.5 إلى 7.2 | |
معدل الملكية الفكرية | IP66 | |
آحرون | وضع الاستخدام | التثبيت الثابت (النوع التقليدي) / التثبيت المثبت على السيارة (النوع المعزز) |
واجهة | 1 واجهة شبكة RJ45، 1 واجهة إمداد الطاقة DC24V | |
بروتوكول الاتصالات | يدعم TCP/IP، HTTP، RTP، RTSP، PPPoE، DNS، FTP؛ يدعم بروتوكولات الشبكة مثل ONVIF 2.0، GB28181 | |
كشف الخطأ | يدعم الاختبار الذاتي عند التشغيل، والاستعلام عن الحالة، وملاحظات رمز الخطأ | |
نقل البيانات | ردود الفعل في الوقت الحقيقي/الاستعلام ووظائف تحديد المواقع لزاوية رؤية العدسة، ونسبة التكبير/التصغير، وقيم التكبير/التصغير/التركيز، وزاوية التحريك/الإمالة | |
مزود الطاقة | يدعم وظائف الاستعلام/التعليقات وتحديد المواقع في الوقت الفعلي للزوايا الأفقية وزوايا الملعب | |
إجمالي استهلاك الطاقة | تيار متردد 220 فولت ±20%، 50 هرتز | |
الوزن الإجمالي | الحد الأقصى لاستهلاك الطاقة ≥500 واط، استهلاك الطاقة المستقر ≥150 واط | |
Dimensions | ≥18 كجم (النوع المقوى ≥20 كجم) | |
المنتجات الداعمة | Ф280mm×H430mm (النوع المقوى Ф280mm×H460mm) | |

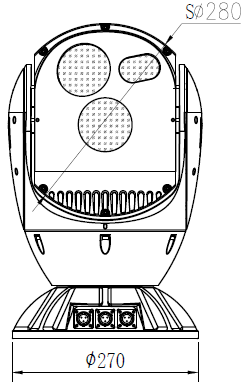

4 البعد

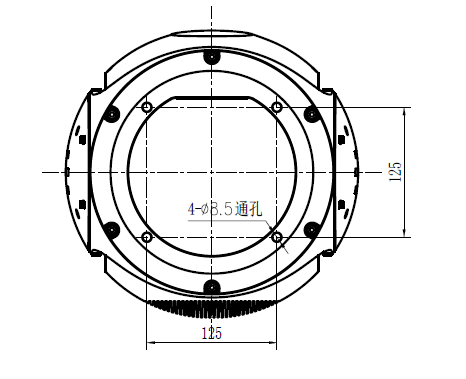

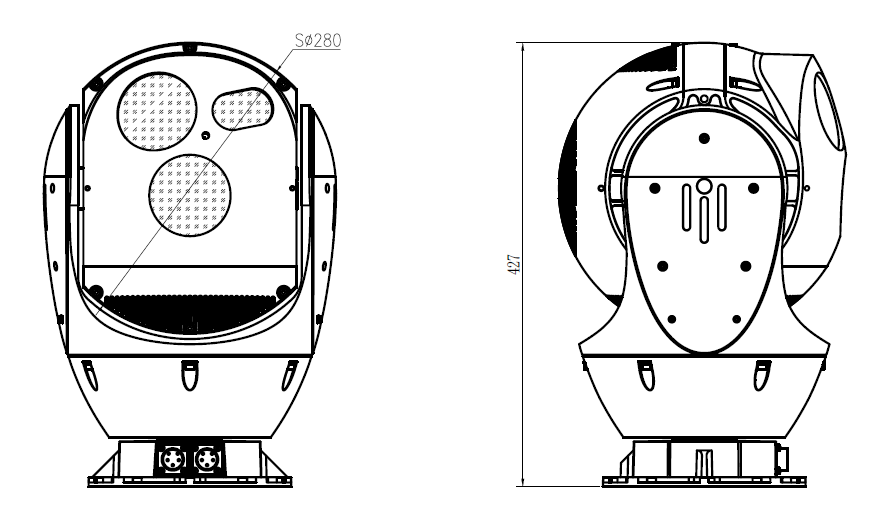

(النوع العادي) الحجم

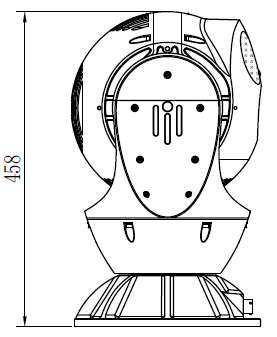

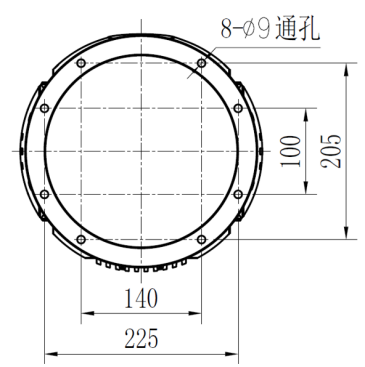

(النوع المقوى) الحجم

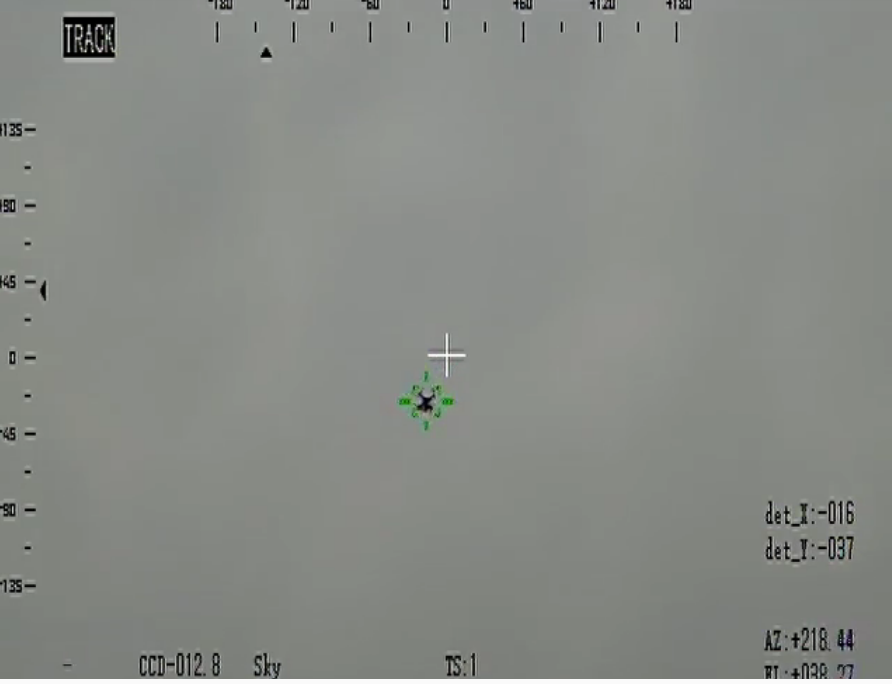

5. حالات التطبيق
يستخدم بشكل أساسي للأمن والدفاع على ارتفاعات منخفضة في المواقع الرئيسية مثل القواعد العسكرية والمطارات والسجون والصناعات النووية والكيميائية والدفاع الحدودي والسواحل ومراكز المؤتمرات ومباني المكاتب وحقول النفط ومستودعات النفط.
في السنوات الأخيرة، تشمل التطبيقات النموذجية في المطارات العسكرية والمدنية ما يلي:
مكافحة الأنظمة الجوية بدون طيار (CUAS):
2019: مطار تشنغدو شوانغليو الدولي، أمن موكب اليوم الوطني
2020: مطار هونغ كونغ الدولي، مطار بكين داشينغ الدولي
2021: الدفاع الجوي المدني CUAS في خفي، الأمن ضد الطائرات بدون طيار بمناسبة الذكرى المئوية للحزب الشيوعي الصيني
2022: الدعم الأمني CUAS على ارتفاعات منخفضة لوحدة بكين، وعمليات مكافحة الطائرات بدون طيار في هونغ كونغ
2023: عمليات CUAS الأذربيجانية المثبتة على المركبات، وعمليات مكافحة الطائرات بدون طيار في أستراليا BD
التحكم بالطائرة بدون طيار

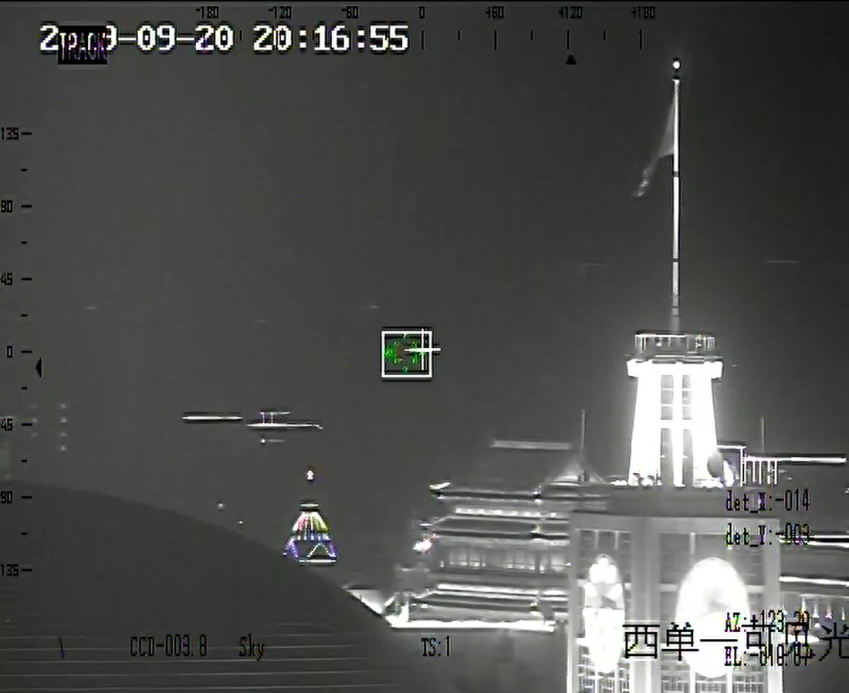

التتبع الحراري

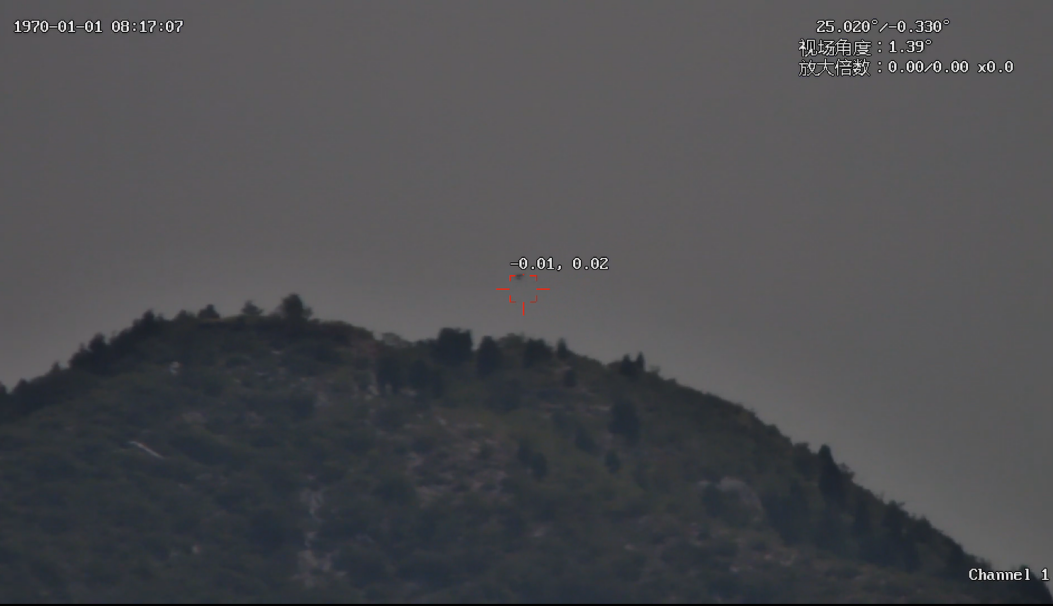

تتبع الطائرات بدون طيار في اليوم الوطني

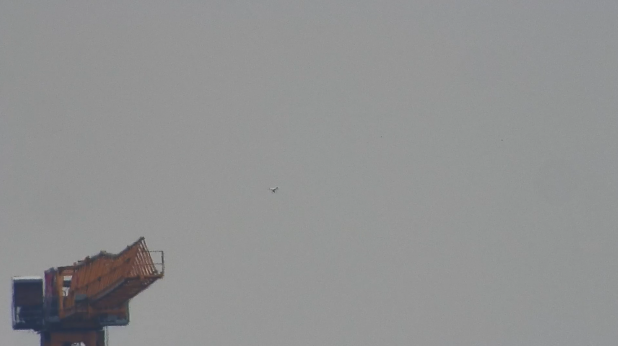

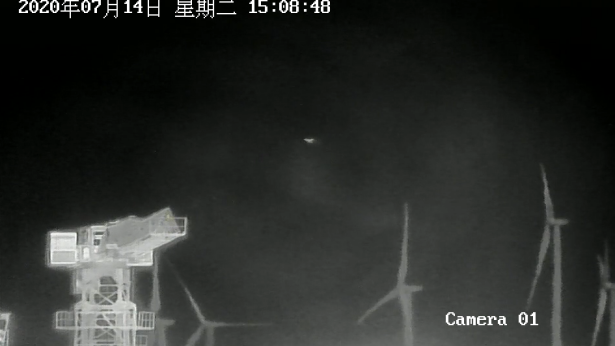

تتبع الخلفية المعقدة

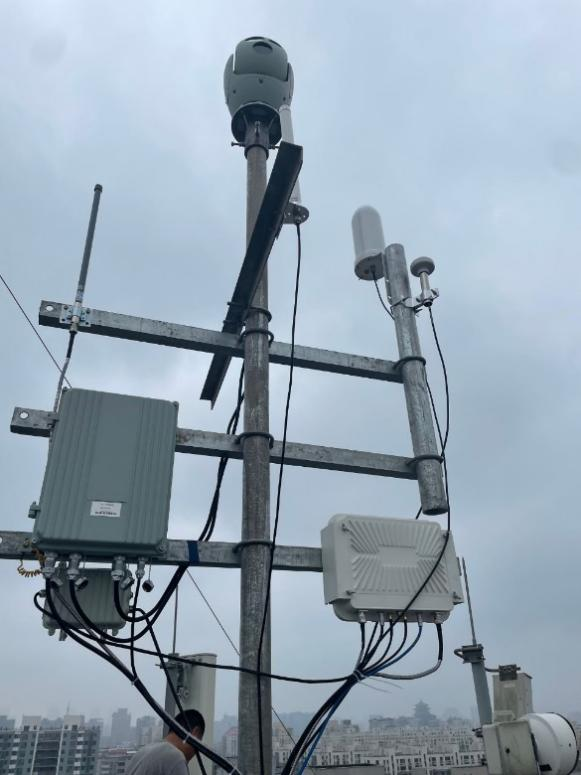

مراقبة الطائرات بدون طيار لمسافات طويلة

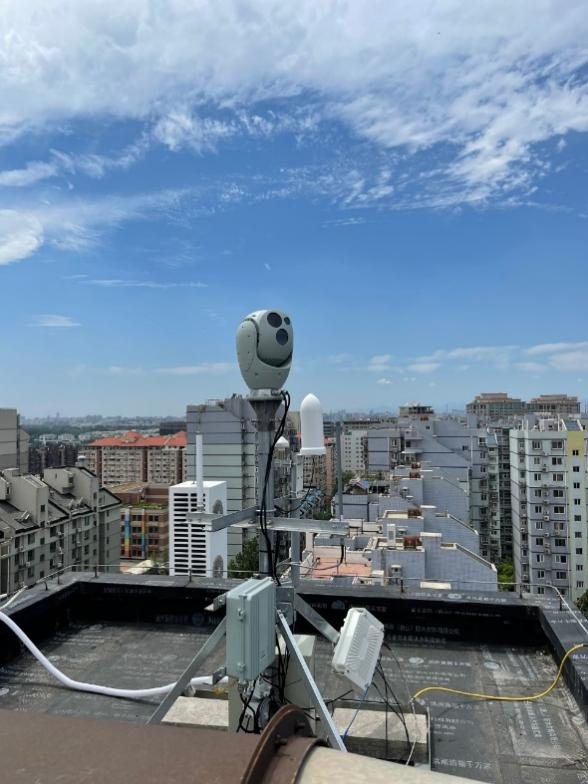

حماية أمنية على ارتفاعات منخفضة خلال أحداث اليوم الوطني
إجراءات أمنية بمناسبة الاحتفال بالذكرى السبعين لتأسيس الحزب
نظام مضاد للطائرات بدون طيار مثبت على المركبات في المطار

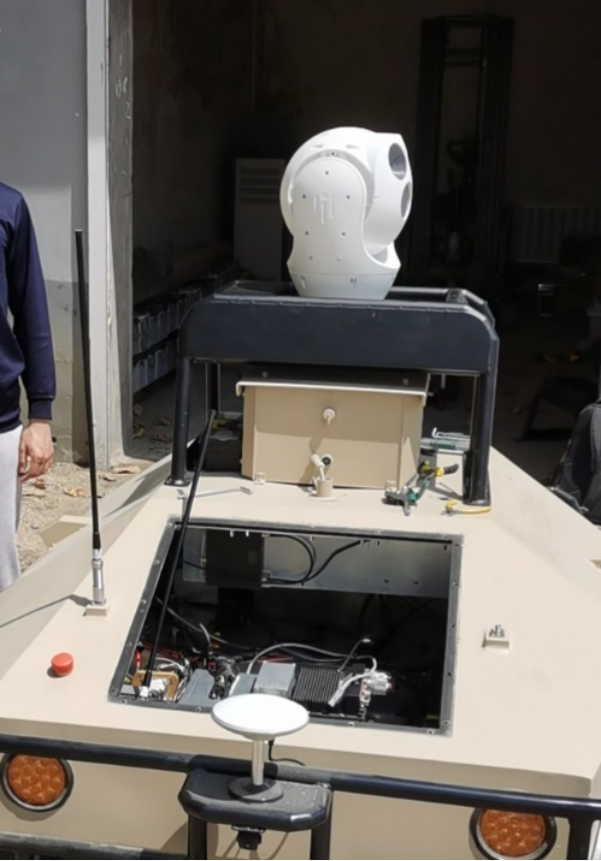

نظام مضاد للطائرات بدون طيار مثبت على المركبات
