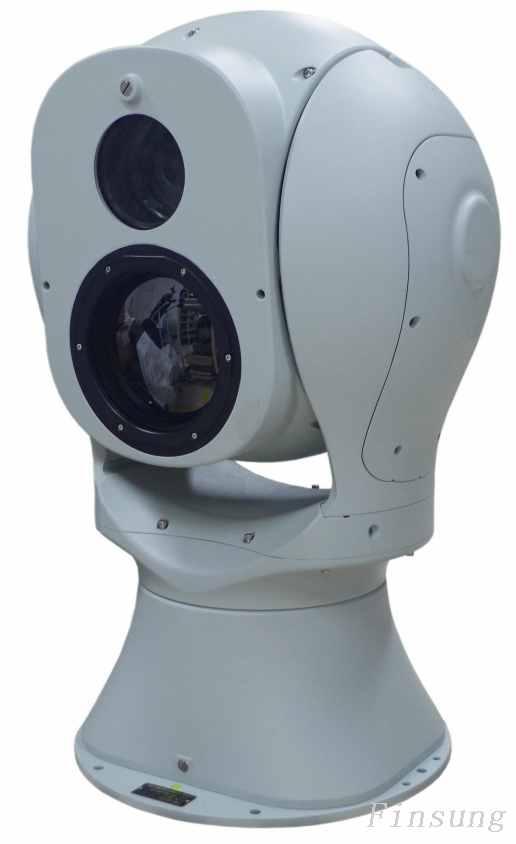

FSTH-UNEOS02
تم تصميم البرج الإلكتروني البصري FSTH-UNEOS02، الذي تم تطويره بشكل مستقل بواسطة تقنية Fanshuang، للأمن على ارتفاعات منخفضة في المواقع الرئيسية مثل القواعد العسكرية والمرافق النووية والكيميائية الحيوية والدفاع عن الحدود ومراكز المؤتمرات ومباني المكاتب والسجون والمطارات. فهو يدمج أنظمة الكشف والتتبع الضوئية الإلكترونية، ويضم كاميرات مرئية عالية الوضوح ووحدات تصوير حراري غير مبردة عبر أطياف متعددة. من خلال وحدات الكشف عن الأهداف وتتبعها الذكية، يمكنها اكتشاف وتتبع وتحديد وتنبيه الطائرات بدون طيار المدنية ذات الأجنحة الثابتة والثابتة ذات الأجنحة الصغيرة إلى المتوسطة الحجم.
يمكن للبرج البصري الإلكتروني أن يعمل بشكل مستقل أو بالاشتراك مع معدات الرادار وأجهزة الكشف عن الطيف السلبي ومعدات التداخل الراديوي لتشكيل نظام دفاع تلقائي بدون طيار . فهو يضمن الأمن على ارتفاعات منخفضة للمواقع الرئيسية ليلًا ونهارًا، وفي جميع الظروف الجوية.
يعتمد هذا المنتج على تصميم كروي، مقاوم للرياح القوية، مع اهتزاز منخفض وتصوير مستقر وواضح. يسمح التصميم المنفصل العلوي والسفلي بالتعبئة والنقل بشكل مستقل، وتوزيع الوزن وتعزيز إمكانية النقل في التضاريس المعقدة. يتيح التصميم المعياري تكوينًا مرنًا لقنوات الكشف والإعدادات البصرية وفقًا لاحتياجات العملاء، وتلبية متطلبات الكشف والتعرف والتعرف في ظل الظروف الجوية المختلفة بما في ذلك الظلام والضباب والمطر والثلج.
باستخدام عمليات الصب والقولبة المتكاملة، يتميز البرج بصلابة هيكلية قوية، ووزن خفيف، وخصائص إغلاق ممتازة، وحماية مليئة بالنيتروجين. تحقق الوحدة بأكملها تصنيف حماية IP67، مما يضمن التشغيل الموثوق به في البيئات الخارجية القاسية على مدى فترات طويلة.
سعة تحميل قوية: قادرة على استيعاب كاميرات الضوء المرئي عالية التكبير وأجهزة التصوير الحراري ذات الفتحة الكبيرة لتحقيق مراقبة الهدف طويلة المدى.
ل طيف كشف واسع: يدمج الضوء المرئي عالي الوضوح والتصوير الحراري طويل الموجة. تتيح المزايا التكميلية للكشف ثنائي النطاق، والكشف النشط والسلبي المدمج، وتقارب معالجة دمج البيانات متعددة المصادر، اكتشاف الأهداف في ظل ظروف طوال اليوم وفي جميع الأحوال الجوية، مما يضمن احتياجات المراقبة الشاملة.
سرعة الدوران السريعة : سرعة دوران تصل إلى 120 درجة/ثانية وتسارع يصل إلى 150 درجة/ثانية مربعة، مما يتيح التقاط وتتبع الأهداف المتحركة بسرعة مع عمليات البدء والتوقف السريعة.
تغطية واسعة : نطاق الدوران الأفقي من 0 درجة إلى 360 درجة ونطاق الدوران الرأسي من -90 درجة إلى +90 درجة، مما يحقق تغطية شاملة بدون نقاط عمياء.
l دقة التحكم العالية: تستخدم أجهزة تشفير الزاوية الدقيقة جنبًا إلى جنب مع أنظمة التحكم المؤازرة ذات الحلقة المغلقة عالية الدقة، مما يحقق دقة تحديد المواقع تصل إلى 0.005 درجة. مجهزة بوحدة معالجة الصور عالية الأداء وآلية التحكم في التركيز عالية الدقة، مما يتيح التركيز التلقائي الدقيق.
أداء تتبع متفوق : يتضمن العديد من خوارزميات التقاط الهدف وتتبعه المتقدمة المصممة بوحدة تتبع تلقائية، مكملة بتحكم مؤازر عالي الدقة، مما يضمن تتبعًا مستقرًا بدقة تتبع تبلغ ± 0.5 مللي راد أثناء الطيران السريع وعمليات تغيير الاتجاه.
درجة عالية من الذكاء: مع برنامج إدارة الواجهة الخلفية المطور ذاتيًا، يمكن تنفيذ وظائف بسهولة مثل إنذارات النقاط الساخنة، وأجهزة إنذار اقتحام المنطقة، وأجهزة إنذار عبور الحدود، وتتبع الهدف، وتحديد الأهداف الصغيرة بعيدة المدى، وربط الرادار، والخياطة البانورامية، وتحديد المواقع بالتكبير ثلاثي الأبعاد، مما يعزز بشكل كبير مستوى النظام غير المأهول والتلقائي والمعلوماتي.
l الحماية المتكررة المتعددة: تعمل مراقبة درجة الحرارة الداخلية وأجهزة إزالة الصقيع الصناعية الاتجاهية على تعزيز موثوقية النظام.
l القدرة على التكيف البيئي القوي: تحقق حجرة الكرة المغلقة المملوءة بالنيتروجين تصنيف حماية IP67، وطلاءات عالية الأداء مقاومة للتآكل على الغلاف الخارجي، واختيار موصلات شديدة المقاومة للتآكل، مما يضمن التشغيل المستقر طويل الأمد للمنتج في البيئات الخارجية القاسية.
غرض | FSTH-UNEOS02 |
مسافة التشغيل | في ظل ظروف الرؤية الجوية ≥20 كم، والرطوبة ≥50٪ رطوبة نسبية، وفرق درجة الحرارة> 6K، تكون إمكانيات اكتشاف هدف الطائرات بدون طيار 0.3 م * 0.3 م كما يلي:
مسافة الكشف عن الضوء المرئي ≥3km، مسافة التتبع ≥3000m، مسافة التعريف ≥1500m؛
مسافة الكشف عن التصوير الحراري ≥1500m، مسافة التتبع ≥1500m، مسافة التعريف ≥800m. |
الحرارية | 1. الكاشف: مصفوفة المستوى البؤري للأشعة تحت الحمراء لأكسيد الفاناديوم غير المبرد (VOx) 2. النطاق الطيفي: 8μm إلى 14μm 3. الدقة: 640×512 4. معدل الإطار: 50 هرتز 5. NETD (فرق درجة الحرارة المكافئة للضوضاء): أفضل من 30 مللي كلفن 6. البعد البؤري للعدسة: 23 مم إلى 230 مم، عدسة تكبير مستمرة 10x 7. التحكم في العدسة: التكبير الكهربائي، التركيز اليدوي/التلقائي 8. تحسين الصورة: تقنية تحسين الصورة الرقمية SDE (تعزيز التفاصيل المكانية). 9. الاستقطاب اللون الزائف: الأسود الساخن، والأبيض الساخن، وخيارات الألوان الزائفة المتعددة 10. ضبط الصورة: السطوع والتباين وتصحيح جاما 11. تنسيق الترميز: H.264/H.265/MJPEG 12. يدعم وظيفة حماية الضوء القوية |
ضوء مرئي عالي الدقة | 1. المستشعر: مستشعر CMOS بدرجة ضوء النجوم 1/1.8 بوصة، لون ICR إلى مفتاح أسود 2. الدقة: 2688×1520 3. معدل الإطار: 50 هرتز 4. الإضاءة: اللون: 0.002 لوكس أبيض وأسود: 0.0002 لوكس 5. تنسيق الترميز: H.264/H.265/MJPEG 6. تحسين الصورة: يدعم النطاق الديناميكي الواسع (WDR)، وقمع الضوء القوي، وتثبيت الصورة الإلكتروني (EIS)، وتقليل الضوضاء الرقمية ثلاثية الأبعاد، وتوازن اللون الأبيض التلقائي، ووظائف أخرى 7. البعد البؤري: 12.5 ملم إلى 775 ملم عدسة تكبير كهربائية عالية الوضوح 8. إزالة الضباب: يدعم إزالة الضباب المزدوج الكهروضوئي والإلكتروني |
محرك سيرفو قابل للدوران | 1. الهيكل: كروي، محورين وإطارين 2. نوافذ العرض: رؤية مزدوجة، قادرة على حمل نوعين من نطاقات الاستشعار في وقت واحد 3. النطاق الأفقي: الدوران المستمر N×360°، يمكن قفله ميكانيكيًا بعد انقطاع التيار الكهربائي 4. نطاق الملعب: -90 درجة إلى +90 درجة، مع وظيفة الحد الناعم القابلة للبرمجة 5. سرعة الدوران: أفقي 0.01 درجة إلى 120 درجة / ثانية، الملعب 0.01 درجة إلى 120 درجة / ثانية، الحد الأقصى للسرعة الأفقية ≥200 درجة / ثانية 6. التسارع: أفقي 150 درجة / ثانية ² ، درجة الملعب 150 درجة / ثانية ² 7. التكيف مع السرعة: دعم استشعار السرعة الذكي ووظيفة سرعة التركيز التكيفية 8. وضع القيادة: محرك مباشر باستخدام محرك متزامن ذو مغناطيس دائم ذو عزم دوران عالي للأرض النادرة لبدء وإيقاف عالي السرعة 9. دقة تحديد المواقع: أفضل من 0.005 درجة 10. وقت تحديد الموقع: ≥2 ثانية (نطاق 90 درجة) 11. إعداد نقطة الصفر: يدعم ضبط نقاط الصفر الأفقية ودرجة الصفر 12. المواقف المحددة مسبقًا: ≥2048 13. مسح المسار: يدعم إبحار النقاط المحددة مسبقًا، والإبحار ليلاً ونهارًا، ومسح الخطوط، ومسح الإطار، ومسح قشر التفاح؛ سرعة المسح قابلة للتعديل 14. حماية المحرك: حماية من انحشار القرص الدوار، وموثوقية عالية |
وظيفة التتبع | 1. طريقة التتبع: تتبع الأجهزة المدمجة في الواجهة الأمامية 2. أوضاع التتبع: التتبع اليدوي والتلقائي؛ يدعم ربط الرادار 3. تبديل الفيديو: الضوء المرئي الرقمي عالي الدقة / تبديل الفيديو الرقمي بالأشعة تحت الحمراء للتتبع 4. وظائف التتبع: خوارزميات تتبع متعددة مدمجة، تدعم الكشف عن الأهداف المتعددة، والالتقاط التلقائي، والتكبير التلقائي أثناء التتبع، والعرض في الوقت الحقيقي لمسار الهدف، ومقاومة الانسدادات القصيرة، وما إلى ذلك. التتبع اليدوي والآلي، يدعم التتبع المرتبط بالرادار يدعم التعرف على الهدف أثناء التتبع يدعم تتبع الهوية يتكيف مع بوابة تتبع السماء أثناء التتبع، يمكن أن يتكيف حجم صندوق التتبع وفقًا للحجم المستهدف. 5. عرض التتبع: يتميز بعرض عين النسر للأهداف المتتبعة، مع وضع عين النسر القابل للتعديل يدعم عرض التكبير 2x، 4x، 8x للأهداف |
تحليل ذكي | 1. وحدة معالجة مدمجة ذات 16 TOPS (تريليون عملية في الثانية). 2. طريقة التنفيذ: وحدة التحليل الذكي المدمجة في الواجهة الأمامية 3. كشف السلوك غير الطبيعي: يدعم التعرف على الهدف يدعم كشف التسلل في المنطقة، وكشف التسلل عبر الحدود، وكشف الحركة، وما إلى ذلك. 4. التعرف على التصنيف: يدعم التعرف على تصنيف الأهداف مثل البشر والمركبات والطائرات بدون طيار والطيور وما إلى ذلك (يلزم مساعدة العملاء في مجموعة البيانات) |
القدرة على التكيف البيئي | 1. درجة حرارة التشغيل: -40 درجة مئوية إلى 60 درجة مئوية، درجة حرارة التخزين: -45 درجة مئوية إلى +70 درجة مئوية 2. الرطوبة: 95% رطوبة نسبية (RH) 3. الحماية من الصواعق: الطاقة 4000 فولت، إشارة الاتصال 2000 فولت 4. مقاومة رذاذ الملح: درجة الحموضة 6.5 إلى 7.2، اختبار رش الملح المستمر لمدة 96 ساعة، لا يزال قادرًا على العمل بشكل طبيعي 5. الاهتزاز: يتوافق مع متطلبات GJB150A.16 لبيئة النقل بالشاحنات على الطرق السريعة 6. تصنيف الحماية: IP67 |
وظيفة محسنة | 1. • الإدارة الصحية: يدعم الاختبار الذاتي عند التشغيل، والاستعلام عن الحالة، وملاحظات رمز الخطأ. يدعم استعلامات صحة الأجهزة مثل الضوء المرئي ومكونات التصوير الحراري والمحركات الأفقية والمحركات ودرجة حرارة الشريحة ووقت التشغيل. 2. • نقل البيانات: يوفر تعليقات في الوقت الفعلي/الاستعلام ووظائف تحديد المواقع لزاوية رؤية مجال العدسة، ونسبة التكبير/التصغير، وقيم التكبير/التصغير/التركيز، وزاوية التحريك/الإمالة. يدعم ردود الفعل في الوقت الحقيقي/الاستعلام ووظائف تحديد المواقع للزوايا الأفقية وزوايا الملعب. 3. • الترقية والصيانة: يسمح بإعادة التشغيل عن بعد ووظائف الترقية عن بعد، مما يسهل صيانة النظام. |
آحرون | 1. واجهة الشبكة: 1 × 100M / 1000M منفذ إيثرنت التكيفي 2. بروتوكولات الشبكة: تدعم TCP/IP، HTTP، RTP، RTSP، PPPoE، DNS، FTP؛ يدعم ONVIF 2.0، GB28181، وبروتوكولات الشبكة الأخرى 3. مصدر الطاقة: AC220V ± 20%، 50 هرتز 4. إجمالي استهلاك الطاقة: الحد الأقصى ≥600 واط، المستقر ≥150 واط 5. قاعدة التسوية: قاعدة التسوية الخارجية، دقة التسوية 0.1 درجة (اختياري) 6. الأبعاد: Ф565mm × H880mm (القطر × الارتفاع) 7. الوزن الإجمالي: 110 كجم |

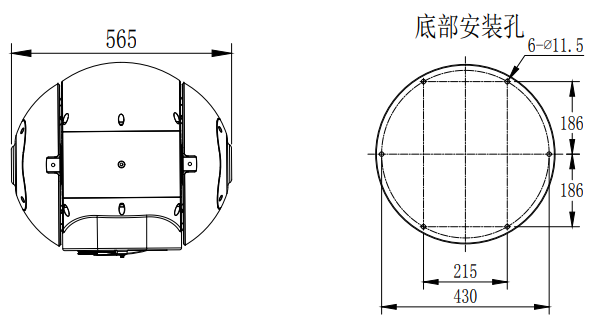

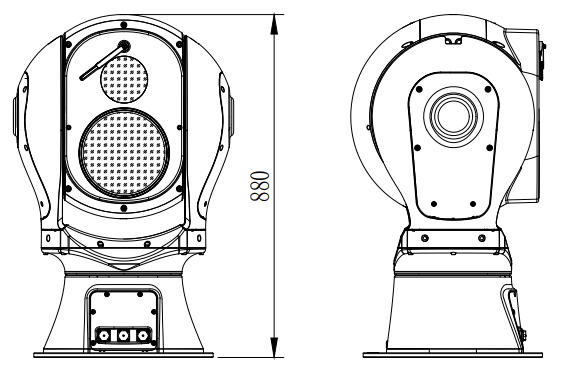

4 البعد
5. حالات التطبيق
يستخدم بشكل أساسي للأمن والدفاع على ارتفاعات منخفضة في المواقع الرئيسية مثل القواعد العسكرية والمطارات والسجون والصناعات النووية والكيميائية والدفاع الحدودي والسواحل ومراكز المؤتمرات ومباني المكاتب وحقول النفط ومستودعات النفط.
في السنوات الأخيرة، تشمل التطبيقات النموذجية في المطارات العسكرية والمدنية ما يلي:
مكافحة الأنظمة الجوية بدون طيار (CUAS):
2019: مطار تشنغدو شوانغليو الدولي، أمن موكب اليوم الوطني
2020: مطار هونغ كونغ الدولي، مطار بكين داشينغ الدولي
2021: الدفاع الجوي المدني CUAS في خفي، الأمن ضد الطائرات بدون طيار بمناسبة الذكرى المئوية للحزب الشيوعي الصيني
2022: الدعم الأمني CUAS على ارتفاعات منخفضة لوحدة بكين، وعمليات مكافحة الطائرات بدون طيار في هونغ كونغ
2023: عمليات CUAS الأذربيجانية المثبتة على المركبات، وعمليات مكافحة الطائرات بدون طيار في أستراليا BD
التعرف على الضوء المرئي والتصوير الحراري وتتبعهما
متعدد الدوار، وتتبع التعرف على الأجنحة الثابتة، وعرض نظرة عامة
التعرف على الخلفية المعقدة والتتبع
تحديد هوية الطيور وتتبعها
مشروع المطار المضاد للطائرات بدون طيار
مشروع مراقبة النقاط الثابتة ضد الطائرات بدون طيار
نظام مضاد للطائرات بدون طيار مثبت على المركبات
مشروع مكافحة الطائرات بدون طيار في مطار عسكري
المسح ورسم الخرائط للكشف عن الطائرات بدون طيار وتتبعها
منصة الإدارة
