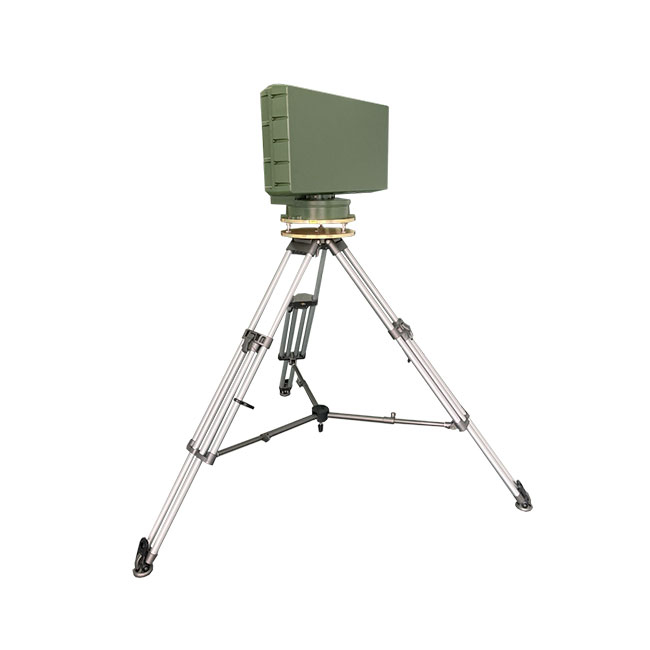

كشف الرادار

FSTH-02C

1.1 مقدمة موجزة

رادار 02C عبارة عن رادار دوبلر نبضي ثلاثي الإحداثيات مع مسح آلي للسمت ومسح طوري لأبعاد الملعب، يستخدم بشكل أساسي لاكتشاف وتحديد موقع الطائرات على ارتفاعات منخفضة.يمكن للرادار أن يكتشف بدقة الموقع المكاني للهدف، وهو مجهز بنظام كهربائي بصري يمكن تتابعه بتدابير مضادة مثل التشويش وأسلحة الليزر وأفخاخ الملاحة.

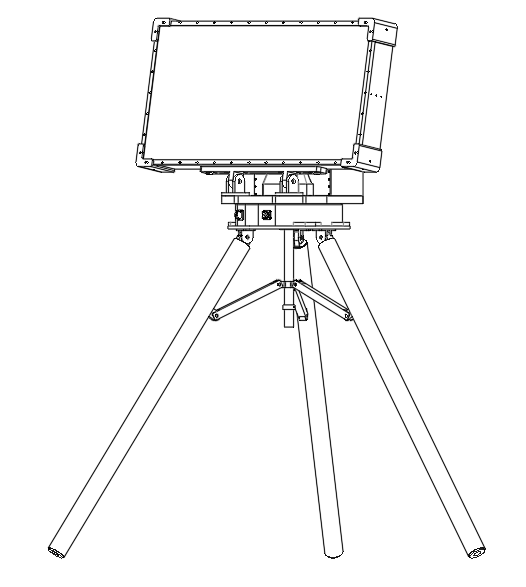

1.2 مظهر المنتج

1.3 المؤشرات الفنية

1.3.1 المؤشرات الفنية الرئيسية

1) نطاق الرادار: النطاق X (9 جيجا هرتز ~ 10.2 جيجا هرتز) ؛

2) مسافة الكشف (معدل الإنذار الكاذب: 10^-6، احتمال الكشف: 90٪،).

≥10 كم (الهدف النموذجي: DJI Phantom 4،)(معدل البيانات: 6S)

≥8Km (الهدف النموذجي: DJI Phantom 4،)(معدل البيانات: 3S)؛

3) الحد الأدنى لسرعة الأهداف القابلة للكشف: 1 م/ث؛

4) المنطقة العمياء ذات المدى القريب: 50150 م

5) القدرة المستهدفة: ≥200؛

6) نطاق التغطية:

السمت: 0 درجة ~ 360 درجة؛

الملعب: 0°~30°;

7) الدقة (جذر متوسط ​​المربع):

السمت: .50.5 درجة؛

الملعب: .50.5 درجة؛

المسافة: ≥10 م؛

8) بروتوكول الاتصال: UDP؛

9) متوسط ​​استهلاك الطاقة للآلة بأكملها: ≥ 400 واط؛

10) متوسط ​​الطاقة المنبعثة: 64 واط، الحد الأقصى للطاقة المنبعثة: 320 واط؛

11) مصدر الطاقة: AC220V/50 هرتز؛

12) حجم المظهر: ≥990mm×450mm×650mm (L×W×H);

13) الوزن الإجمالي (باستثناء الحامل ثلاثي القوائم، باستثناء غطاء المطر): 66 كجم.

1.3.2 القدرة على التكيف البيئي

1) درجة حرارة التشغيل: -40 درجة مئوية～+60 درجة مئوية؛

2) درجة حرارة التخزين: -50 درجة مئوية إلى +65 درجة مئوية؛

3) درجة الحماية: IP65؛

4) متبف: 5000 ساعة
