FSTH-UNEOS05

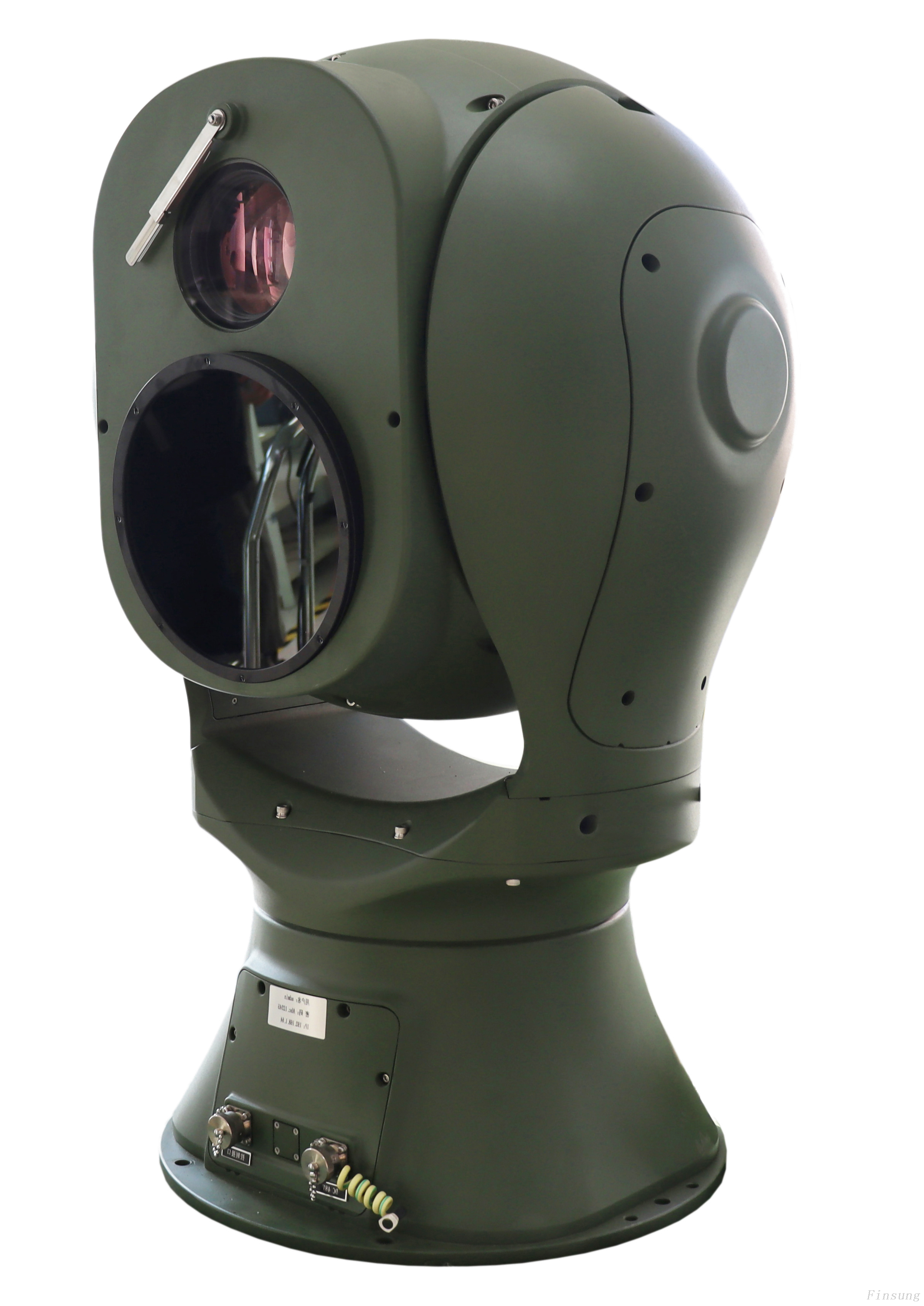

1. مقدمة المنتج
Fanshuang قامت التكنولوجيا بشكل مستقل بإنشاء نظام الكشف والمراقبة الكهروضوئي هذا. إنه نظام مراقبة كهروضوئي متطور، مخصص لتعزيز الدفاع على ارتفاعات منخفضة في المواقع الحيوية. وتشمل هذه المواقع المنشآت العسكرية، والمحطات النووية والكيميائية، والمناطق الحدودية والساحلية، وأماكن الاجتماعات، ومباني المكاتب، والمرافق الإصلاحية، والمطارات. وهي مجهزة بكاميرا للضوء المرئي عالية الوضوح وكاميرا للتصوير الحراري، وتشكل وحدة كشف متعددة الأطياف. عند دمجه مع مكونات التعرف على الأهداف ومراقبتها التي تعمل بالذكاء الاصطناعي، يمكن للنظام اكتشاف ومراقبة وتحليل وإرسال تنبيهات بكفاءة بشأن الطائرات بدون طيار المدنية الصغيرة والمتوسطة ذات الأجنحة الدوارة والثابتة الأجنحة. يمكن للمنصة البصرية أن تعمل بمفردها أو مع الرادار وكاشفات الطيف السلبي وأجهزة التشويش، وتشكل شبكة دفاع آلية للطائرات بدون طيار. وهذا يضمن حماية موثوقة على مدار الساعة طوال أيام الأسبوع في جميع الأحوال الجوية على ارتفاعات منخفضة للمناطق الرئيسية.
يعتمد المنتج على شكل كروي، مما يمكنه من تحمل الرياح القوية وتقليل الاهتزاز وضمان تصوير مستقر وواضح. يسمح تصميمه العلوي والسفلي المنفصل بالتعبئة والنقل المنفصلين. يؤدي هذا إلى تشتيت الوزن وتحسين إمكانية النقل بشكل كبير عبر التضاريس المعقدة. يسمح الإعداد المعياري بالخلط والمطابقة المرنة لقنوات الكشف والتكوينات البصرية حسب متطلبات العميل. وهذا يضمن الكشف والتعرف والتعرف في ظروف متنوعة مثل الظلام الدامس والضباب والمطر والثلج. تم تصنيعه من خلال عملية صب قالبية متكاملة، ويتميز المنتج بصلابة هيكلية قوية، وخفيف الوزن، ومحكم الإغلاق، ومملوء بالنيتروجين. يلبي النظام بأكمله معيار الحماية IP67، مما يضمن التشغيل الموثوق به على المدى الطويل في البيئات الخارجية القاسية.
2.P ميزات المنتج
سعة تحميل قوية: يمكن للجهاز حمل كاميرات ضوئية مرئية ذات تركيز طويل، وأجهزة تصوير حرارية ذات فتحة كبيرة، وأجهزة تحديد نطاق ليزر اختيارية، وأنظمة تحديد المواقع/الملاحة، والبوصلات الإلكترونية، وما إلى ذلك، مما يجعل من الممكن مراقبة الأهداف بعيدة المدى.
طيف كشف واسع: يجمع هذا النظام بين الضوء المرئي عالي الوضوح والتصوير الحراري المبرد، ويستفيد من مزايا الكشف متعدد النطاقات. فهو يدمج طرق الكشف النشطة والسلبية، ويتقارب ويدمج مصادر بيانات متعددة لضمان عدم فقدان أي أهداف، مما يلبي احتياجات المراقبة في جميع الأحوال الجوية في البيئات النهارية والليلية.
سرعة إعادة التموضع السريعة: مع سرعة دوران تصل إلى 120 درجة/ثانية وتسارع يصل إلى 150 درجة/ثانية مربعة، فإنها تضمن التشغيل/التوقف السريع والتشغيل السلس، وهو مثالي لالتقاط وتتبع الأهداف سريعة الحركة.
نطاق تغطية واسع: يوفر نطاق دوران السمت من 0 درجة إلى 360 درجة ونطاق دوران الملعب من -90 درجة إلى +90 درجة، مما يحقق اكتشافًا شاملاً وتغطية كاملة الأبعاد دون أي نقاط عمياء.
دقة تحكم عالية: مجهزة بتشفير زاوية دقيق غير متصل ونظام تحكم مؤازر عالي الدقة بحلقة مغلقة، فهي تحقق دقة تحديد المواقع تصل إلى 0.005 درجة. تضمن وحدة معالجة الصور عالية الأداء جنبًا إلى جنب مع آلية التحكم في التركيز عالية الدقة التركيز البؤري التلقائي الدقيق.
أداء تتبع ممتاز: يتميز بخوارزميات متقدمة لالتقاط الأهداف وتتبعها ووحدة تتبع تلقائية، ويمكنه تتبع الأهداف بشكل ثابت أثناء الطيران السريع وتغييرات الاتجاه، مدعومًا بتحكم مؤازر عالي الدقة.
درجة عالية من الذكاء: يدعم كشف التسلل وكشف الحركة وغيرها من اكتشاف السلوك غير الطبيعي. يمكنه تصنيف الأهداف والتعرف عليها مثل البشر والمركبات والطائرات بدون طيار والطيور، ويحتوي على ميزات مثل تنبيهات النقاط الساخنة وربط الرادار وتحديد المواقع بالتكبير ثلاثي الأبعاد، مما يعزز بشكل كبير قدرات النظام غير المأهولة والآلية والقائمة على المعلومات.
وسائل حماية استباقية متعددة: تتضمن حماية قوية لمصدر الحرارة، ومراقبة درجة الحرارة الداخلية، وأجهزة إزالة الصقيع الصناعية الاتجاهية لتعزيز موثوقية النظام.
قدرة قوية على التكيف مع البيئة: مصنوعة من مواد سبائك الألومنيوم عالية القوة وتتميز بتقنية مقاومة ثلاثية داخلية وخارجية مزدوجة الطبقات، كما أنها تتمتع بتصنيف حماية IP67، مما يجعلها مقاومة للمطر والغبار والتآكل والتداخل الكهرومغناطيسي، ومناسبة للاستخدام طويل الأمد في البيئات الخارجية القاسية.
غرض | GD55W-FX |
| في ظل الرؤية الجوية ≥ 20 كم، والرطوبة ≥ 50% رطوبة نسبية، وفرق في درجة الحرارة > 6K، يحقق النظام مسافات الكشف والتتبع والتعرف التالية لأهداف الطائرات بدون طيار المختلفة:
بالنسبة لهدف طائرة بدون طيار بقياس 0.3 م × 0.3 م: - الضوء المرئي: - مسافة الكشف: ≥ 4000 م - مسافة التتبع: ≥ 4000 م - مسافة التعرف: ≥ 3000 م - التصوير الحراري: - مسافة الكشف: ≥ 4000 م - مسافة التتبع: ≥ 4000 م - مسافة التعرف: ≥ 3000 م
لهدف طائرة بدون طيار بقياس 3500 مم × 500 مم: - الضوء المرئي: - مسافة التعرف: ≥ 10000 م - التصوير الحراري: - مسافة التعرف: ≥ 15000 م |
التصوير الحراري بالأشعة تحت الحمراء | 1 كاشف: مصفوفة المستوى البؤري للأشعة تحت الحمراء للزئبق والكادميوم المبرد (MCT) 2. الطيفي: 3.7 النطاق ميكرومتر إلى 4.8 ميكرومتر 3. الدقة: 640 × 512 4. NETD: أفضل من 20 مللي كلفن 5. البعد البؤري للعدسة: 90 إلى 1100 ملم، عدسة تكبير مستمر 12x 6. وقت بدء التشغيل: ≥ 8 دقائق (عند درجة الحرارة العادية) 7. التحكم في العدسة: تكبير آلي، تركيز يدوي/تلقائي 8. تحسين الصورة: تقنية تحسين تفاصيل الصورة الرقمية SDE (تعزيز تفاصيل المشهد). 9. القطبية واللون الزائف: خيارات للون الأسود الساخن والأبيض الساخن ومختلف لوحات الألوان الزائفة 10. ضبط الصورة: السطوع والتباين وتصحيح جاما 11. تنسيق الترميز: H.264/H.265/MJPEG 12. دعم وظيفة الحماية من الضوء العالي |
ضوء مرئي عالي الوضوح | 1. المستشعر: 1/1.8 بوصة CMOS بدرجة ضوء النجوم مع ICR (إزالة القطع بالأشعة تحت الحمراء) للتبديل التلقائي للألوان من النهار إلى الليل 2. الدقة: 2688 × 1520 3. معدل الإطارات: 50 هرتز 4. حساسية الإضاءة: - وضع اللون: 0.002 لوكس - وضع الأبيض والأسود: 0.0002 لوكس 5. تنسيق الترميز: H.264، H.265، MJPEG 6. تحسين الصورة: يدعم النطاق الديناميكي الواسع (WDR)، وقمع الضوء القوي، وتثبيت الصورة الإلكتروني، وتقليل الضوضاء الرقمية ثلاثية الأبعاد، وتوازن اللون الأبيض التلقائي 7. العدسة: عدسة تكبير آلية عالية الوضوح مقاس 12.5 إلى 775 مم 8. اختراق الضباب: يدعم اختراق الضباب البصري والإلكتروني ثنائي الوضع |
محرك سيرفو قابل للدوران | 1. الهيكل: إطار مزدوج كروي ثنائي المحور 2. منافذ العرض: منافذ عرض مزدوجة، قادرة على تركيب مستشعرين مختلفين للطول الموجي في وقت واحد 3. النطاق الأفقي: دوران مستمر N×360°، مع قفل ميكانيكي عند إيقاف التشغيل 4. نطاق الإمالة: -90 درجة إلى +90 درجة، مع وظيفة الحد الناعم والإعدادات القابلة للبرمجة 5. سرعة الدوران: -أفقي: 0.01 درجة إلى 120 درجة/ثانية - الميل: من 0.01 درجة إلى 120 درجة/ثانية -السرعة الأفقية القصوى: ≥ 200 درجة/ثانية 6. التسارع: - أفقي: 150 درجة/ ثانية² - الميل: 150 درجة/ ثانية² 7. التكيف مع السرعة: استشعار ذكي للسرعة المتغيرة، يدعم التكيف مع سرعة البعد البؤري للعدسة 8. طريقة القيادة: القيادة المباشرة باستخدام محرك متزامن ذو مغناطيس دائم أرضي نادر عالي العزم، مما يتيح التشغيل والتوقف بسرعة عالية 9. دقة تحديد المواقع: أفضل من 0.005 درجة 10. وقت تحديد الموقع: ≥ 2 ثانية (لمدى 90 درجة) 11. إعداد نقطة الصفر: يدعم إعداد نقاط الصفر لكل من المحاور الأفقية والإمالة 12. الإعدادات المسبقة: ≥ 2048 موضعًا محددًا مسبقًا 13. مسح المسار: يدعم دورية النقاط المحددة مسبقًا، والدورية النهارية الليلية، والمسح الخطي، ومسح الإطار، ومسح قشر التفاح، مع سرعة مسح قابلة للتعديل 14. حماية المحرك: حماية من انحشار القرص الدوار للحصول على موثوقية عالية |
نظام التتبع | 1. طريقة التتبع: تتبع الأجهزة المدمجة في الواجهة الأمامية. 2. أوضاع التتبع: التتبع اليدوي والآلي، يدعم الربط الراداري. 3. تبديل الفيديو: الضوء المرئي الرقمي عالي الدقة/تبديل الفيديو الرقمي بالأشعة تحت الحمراء أثناء التتبع. 4. وظائف التتبع: خوارزميات تتبع متعددة مدمجة، تدعم الكشف عن الأهداف المتعددة، والالتقاط التلقائي، والتكبير التلقائي أثناء التتبع، والعرض في الوقت الحقيقي لمسار الهدف، ومكافحة الانسداد على المدى القصير، والتتبع اليدوي والآلي، ويدعم التتبع المرتبط بالرادار. يدعم التعرف على الهدف أثناء التتبع، ويدعم تتبع التعرف، ويتكيف مع بوابة التتبع الفارغة، ويتكيف حجم صندوق التتبع وفقًا لحجم الهدف. 5. عرض التتبع: يتميز بعرض نظرة عامة على الهدف، وموضع نظرة عامة قابل للتعديل، ويدعم عرض تكبير الأهداف 2x، 4x، 8x. |
تحليل ذكي | 1. وحدة معالجة 16 TOPS مدمجة. 2. طريقة التنفيذ: وحدة التحليل الذكي المدمجة في الواجهة الأمامية. 3. كشف السلوك غير الطبيعي: يدعم التعرف على الهدف؛ يدعم كشف التسلل إلى المنطقة، وكشف عبور الحدود، وكشف الحركة، وما إلى ذلك. 4. التعرف على التصنيف: يدعم التعرف على تصنيف الأهداف مثل البشر والمركبات والطائرات بدون طيار والطيور وما إلى ذلك (يتطلب مساعدة في مجموعة البيانات المقدمة من العميل). |
القدرة على -التكيف العقلي | 1. درجة حرارة التشغيل: -40 درجة مئوية إلى 60 درجة مئوية، درجة حرارة التخزين: -45 درجة مئوية إلى +70 درجة مئوية 2. الرطوبة: 95% ر 3. الحماية من زيادة التيار: الطاقة 4000 فولت، إشارة الاتصال 2000 فولت 4. مقاومة رذاذ الملح: درجة الحموضة 6.5-7.2، اختبار رش الملح المستمر لمدة 96 ساعة، يظل قيد التشغيل 5. الاهتزاز: يتوافق مع متطلبات بيئة النقل بالشاحنات على الطرق السريعة وفقًا لـ GJB150A.16 6. تصنيف الحماية: IP67 |
الميزات المحسنة | 1. إدارة الصحة: تدعم الاختبار الذاتي عند التشغيل، والاستعلام عن الحالة، والتعليقات حول رمز الخطأ. يدعم استعلامات صحة الأجهزة مثل الضوء المرئي ومكونات التصوير الحراري والمحركات الأفقية والمحركات ودرجة حرارة الشريحة ووقت التشغيل. 2. نقل البيانات: قادر على تقديم تعليقات في الوقت الفعلي/الاستعلام عن مجال رؤية العدسة، ونسبة التكبير، وقيم التكبير/التصغير/التركيز، وزاوية التحريك/الإمالة. يدعم ردود الفعل في الوقت الحقيقي/الاستعلام ووظائف تحديد المواقع للزوايا الأفقية وزوايا الملعب. 3. الترقية والصيانة: يدعم وظائف إعادة التشغيل والترقية عن بعد، مما يسهل صيانة النظام. |
ملاحظات | 1. واجهة الشبكة: 1 × 100M / 1000M منفذ إيثرنت التكيفي. 2. بروتوكولات الشبكة: تدعم TCP/IP، HTTP، RTP، RTSP، PPPoE، DNS، FTP. كما يدعم بروتوكولات الشبكة مثل ONVIF 2.0، GB28181. 3. مصدر الطاقة: AC220V ±20%، 50 هرتز. 4. استهلاك الطاقة: الحد الأقصى ≥600 واط، المستقر ≥150 واط. 5. الأبعاد: القطر Ф 565 مم × الارتفاع 880 مم. 6. الوزن الإجمالي: 110 كجم. |

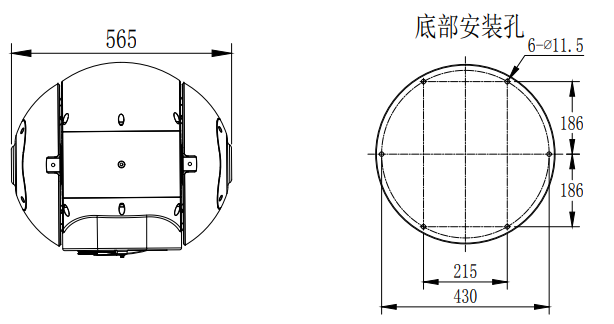

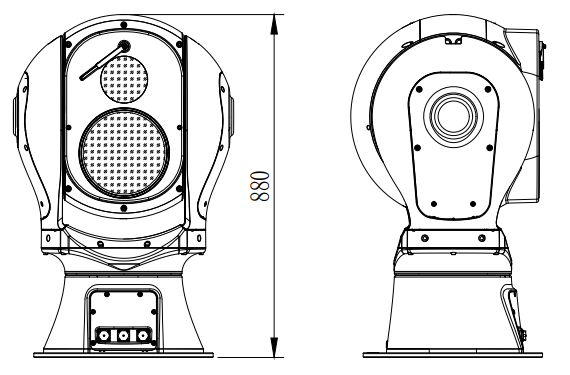

4. الأبعاد
5. حالات التطبيق
يتم تطبيقه بشكل أساسي على الأمن والدفاع من مسافة قريبة في المواقع الحيوية مثل القواعد العسكرية والمطارات والسجون والقطاعات النووية والكيميائية والدفاع الحدودي والسواحل ومراكز المؤتمرات ومباني المكاتب وحقول النفط ومستودعات النفط.
في السنوات الأخيرة، كانت الاستخدامات النموذجية في المطارات العسكرية والمدنية هي كما يلي:
أنظمة مكافحة الطائرات بدون طيار (C - UAS):
وفي عام 2019، تم استخدامه في مطار تشنغدو شوانغليو الدولي ولأمن موكب اليوم الوطني.
وفي عام 2020، تم تطبيقه في مطار هونغ كونغ الدولي ومطار بكين داشينغ الدولي.
في عام 2021، تم استخدامه في الدفاع الجوي المدني C-UAS في Hefei وفي الأمن المضاد للطائرات بدون طيار خلال الذكرى المئوية للحزب الشيوعي الصيني.
في عام 2022، قدمت الدعم الأمني على ارتفاعات منخفضة C-UAS لوحدة بكين وتم استخدامها في العمليات المضادة للطائرات بدون طيار في منطقة هونغ كونغ الإدارية الخاصة.
في عام 2023، تم اعتماده في عمليات الطائرات بدون طيار C-UAS والعمليات المضادة للطائرات بدون طيار في أذربيجان في أستراليا BD.

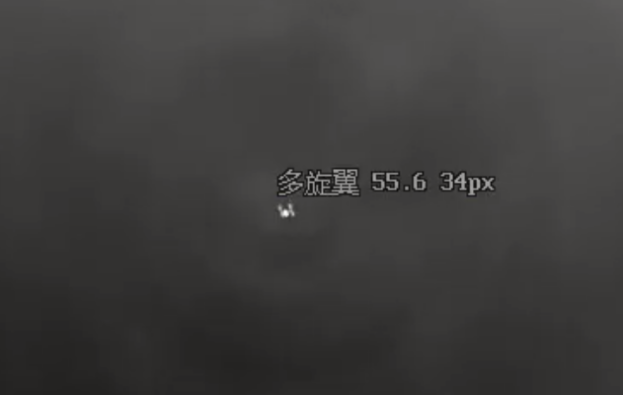

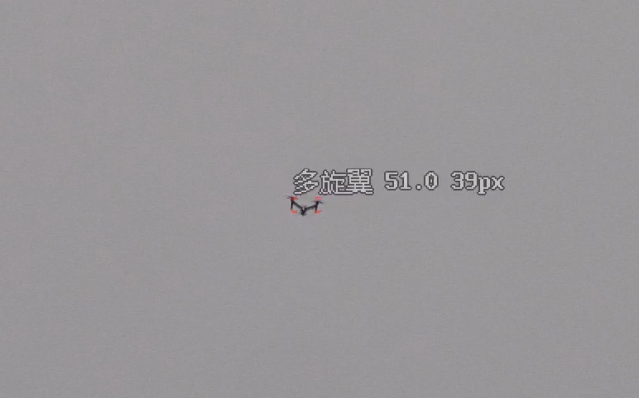

التعرف على الضوء المرئي والتصوير الحراري وتتبعهما

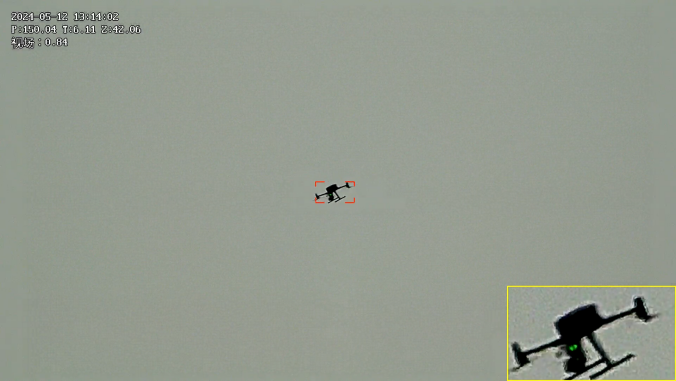

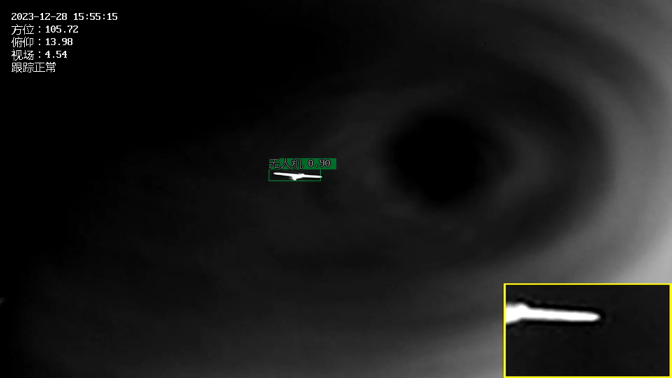

متعدد الدوار، وتتبع التعرف على الأجنحة الثابتة، وعرض نظرة عامة

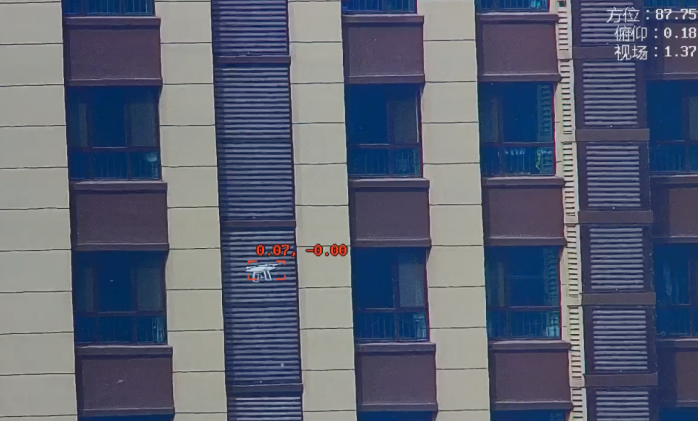

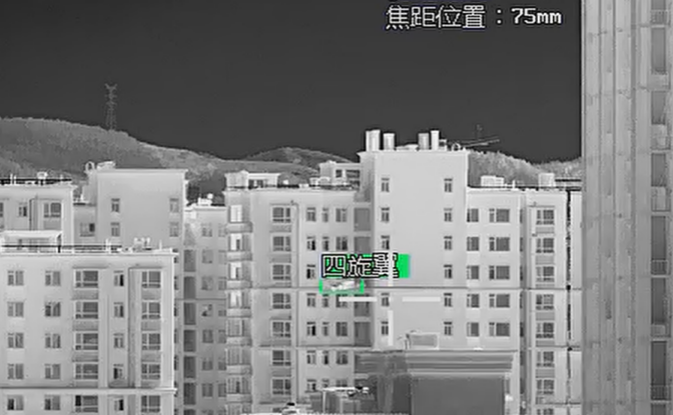

التعرف على الخلفية المعقدة والتتبع

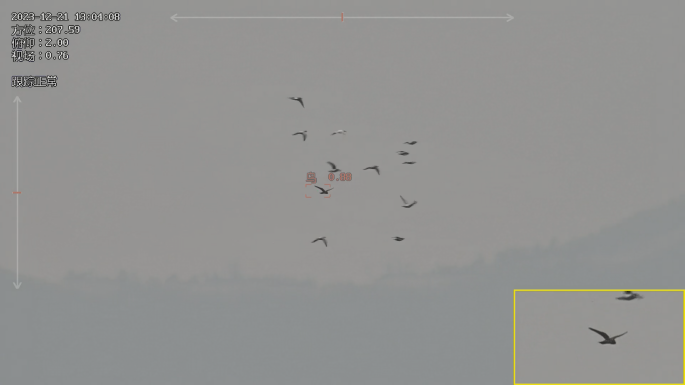

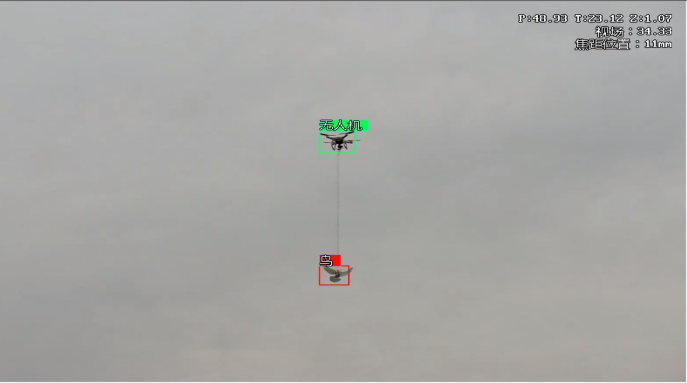

تحديد هوية الطيور وتتبعها

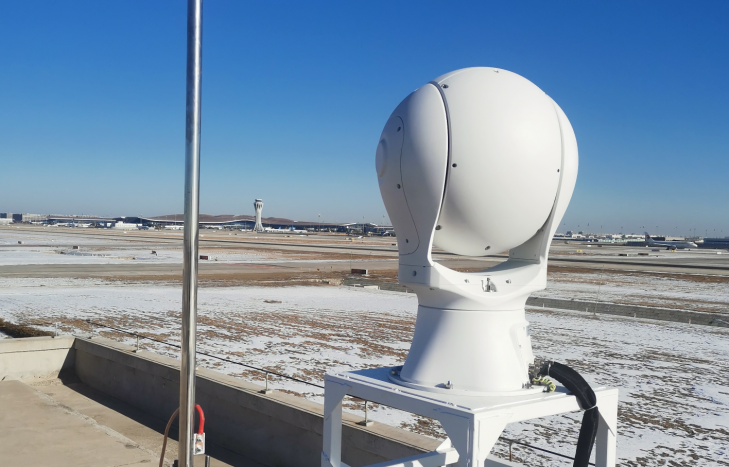

مشروع المطار المضاد للطائرات بدون طيار

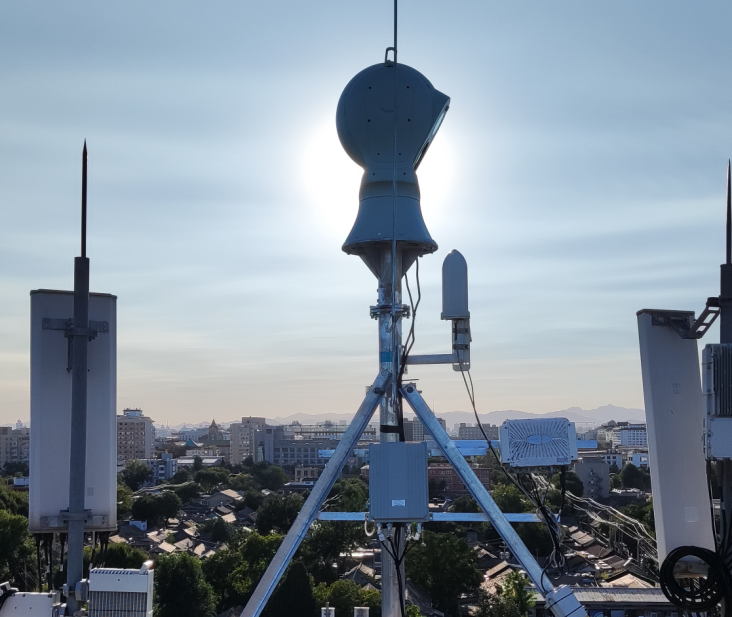

مشروع مراقبة النقاط الثابتة ضد الطائرات بدون طيار

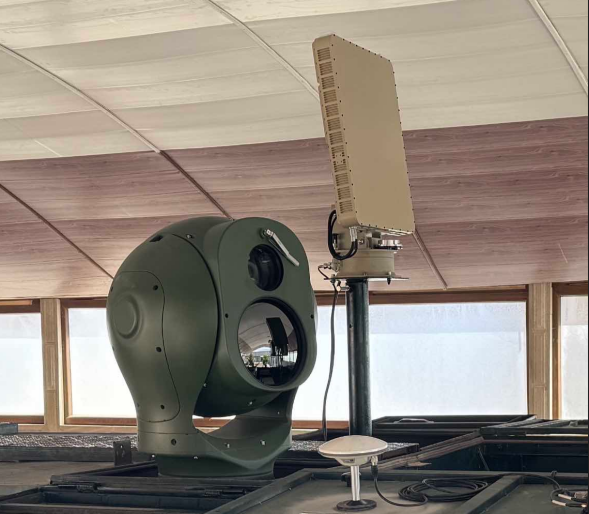

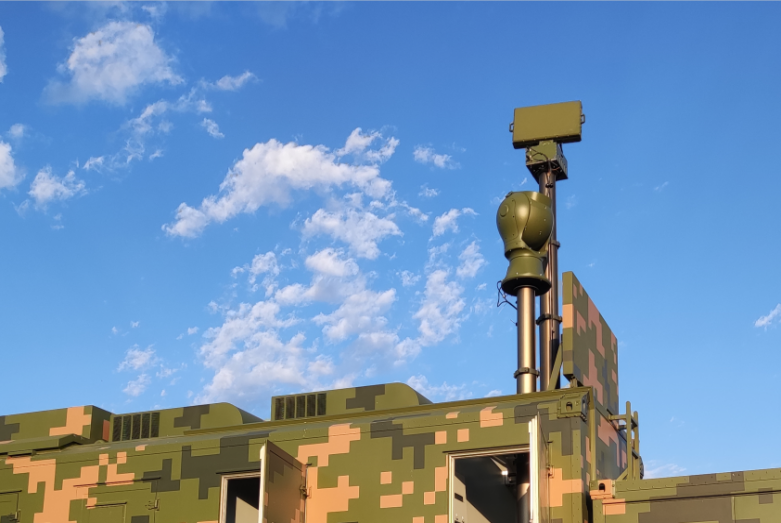

نظام مضاد للطائرات بدون طيار مثبت على المركبات

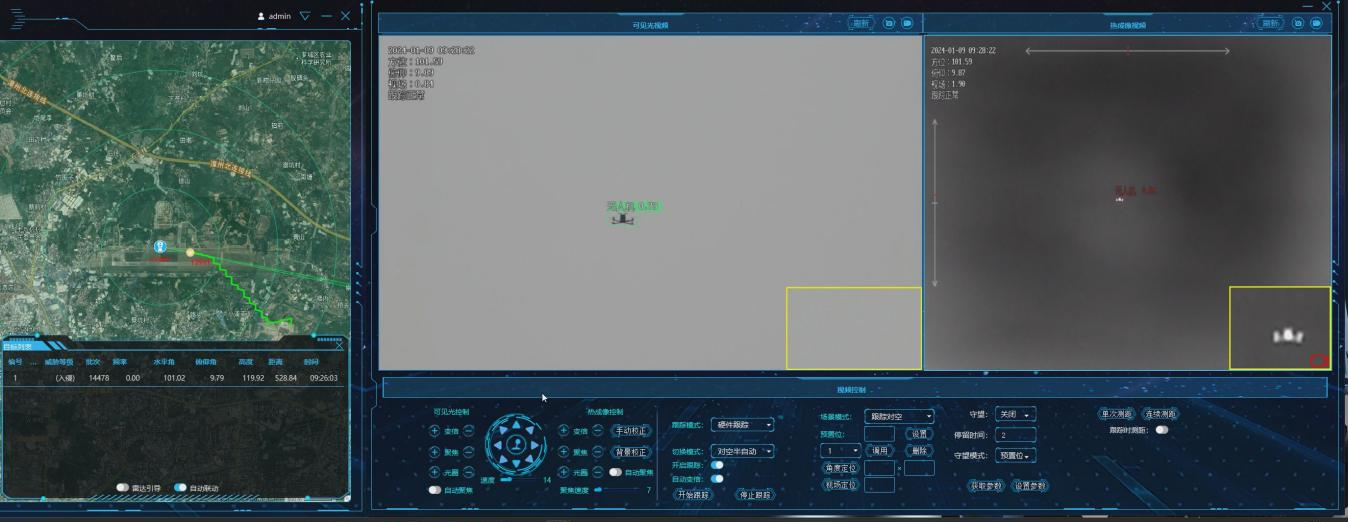

مشروع مكافحة الطائرات بدون طيار في مطار عسكري

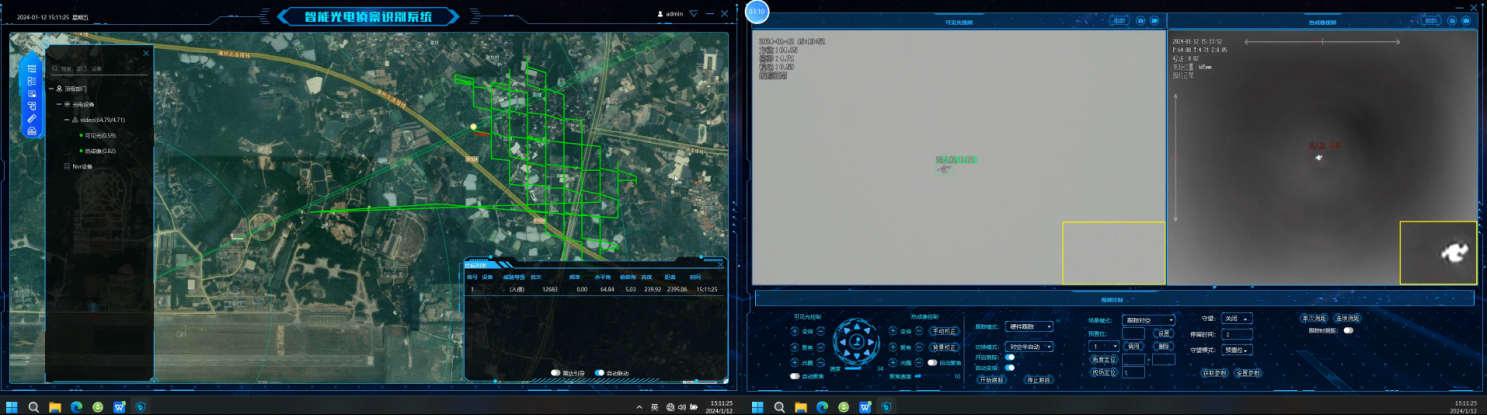

المسح ورسم الخرائط للكشف عن الطائرات بدون طيار وتتبعها
منصة الإدارة
