FSTH-UNEOS03
1 مقدمة المنتج

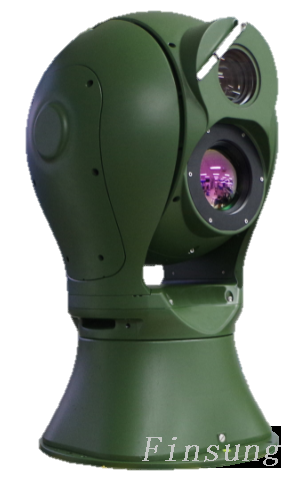

تم تصميم البرج الإلكتروني البصري FSTH-UNEOS03، الذي تم تطويره بشكل مستقل بواسطة تقنية Fanshuang، للأمن على ارتفاعات منخفضة في المواقع الرئيسية مثل القواعد العسكرية والمرافق النووية والكيميائية الحيوية والدفاع عن الحدود ومراكز المؤتمرات ومباني المكاتب والسجون والمطارات. فهو يدمج أنظمة الكشف والتتبع الضوئية الإلكترونية، ويضم كاميرات مرئية عالية الوضوح ووحدات تصوير حراري غير مبردة عبر أطياف متعددة. من خلال وحدات الكشف عن الأهداف وتتبعها الذكية، يمكنها اكتشاف وتتبع وتحديد وتنبيه الطائرات بدون طيار المدنية ذات الأجنحة الثابتة والثابتة ذات الأجنحة الصغيرة إلى المتوسطة الحجم.
يمكن للبرج البصري الإلكتروني أن يعمل بشكل مستقل أو بالاشتراك مع معدات الرادار وأجهزة الكشف عن الطيف السلبي ومعدات التداخل الراديوي لتشكيل نظام دفاع تلقائي بدون طيار. فهو يضمن الأمن على ارتفاعات منخفضة للمواقع الرئيسية ليلًا ونهارًا، وفي جميع الظروف الجوية.
يعتمد هذا المنتج على تصميم كروي، مقاوم للرياح القوية، مع اهتزاز منخفض وتصوير مستقر وواضح. يسمح التصميم المنفصل العلوي والسفلي بالتعبئة والنقل بشكل مستقل، وتوزيع الوزن وتعزيز إمكانية النقل في التضاريس المعقدة. يتيح التصميم المعياري تكوينًا مرنًا لقنوات الكشف والإعدادات البصرية وفقًا لاحتياجات العملاء، وتلبية متطلبات الكشف والتعرف والتعرف في ظل الظروف الجوية المختلفة بما في ذلك الظلام والضباب والمطر والثلج.
باستخدام عمليات الصب والقولبة المتكاملة، يتميز البرج بصلابة هيكلية قوية، ووزن خفيف، وخصائص إغلاق ممتازة، وحماية مليئة بالنيتروجين. تحقق الوحدة بأكملها تصنيف حماية IP67، مما يضمن التشغيل الموثوق به في البيئات الخارجية القاسية لفترات طويلة.
2 مميزات المنتج
سعة تحميل قوية: قادرة على استيعاب كاميرات الضوء المرئي عالية التكبير وأجهزة التصوير الحراري ذات الفتحة الكبيرة لتحقيق مراقبة الهدف طويلة المدى.
طيف كشف واسع: يدمج الضوء المرئي عالي الوضوح والتصوير الحراري طويل الموجة. تتيح المزايا التكميلية للكشف ثنائي النطاق، والكشف النشط والسلبي المدمج، وتقارب معالجة دمج البيانات متعددة المصادر، اكتشاف الأهداف في ظل ظروف طوال اليوم وفي جميع الأحوال الجوية، مما يضمن احتياجات المراقبة الشاملة.
سرعة التحول السريعة: سرعة دوران تصل إلى 80 درجة/ثانية وتسارع يصل إلى 10 2درجة/ثانية ² ، مما يتيح الالتقاط السريع وتتبع الأهداف المتحركة من خلال عمليات البدء والتوقف السريعة.
تغطية واسعة: نطاق الدوران الأفقي من 0 درجة إلى 360 درجة ونطاق الدوران الرأسي من -90 درجة إلى +90 درجة، مما يحقق تغطية شاملة دون بقع عمياء.
دقة التحكم العالية: تستخدم أجهزة تشفير الزاوية الدقيقة جنبًا إلى جنب مع أنظمة التحكم المؤازرة ذات الحلقة المغلقة عالية الدقة، مما يحقق دقة تحديد المواقع تصل إلى 0.0 2درجة. مجهزة بوحدة معالجة الصور عالية الأداء وآلية التحكم في التركيز عالية الدقة، مما يتيح التركيز التلقائي الدقيق.
أداء تتبع فائق: يتضمن العديد من خوارزميات التقاط الأهداف وتتبعها المتقدمة المصممة بوحدة تتبع تلقائية، مكملة بتحكم مؤازر عالي الدقة، مما يضمن تتبعًا مستقرًا بدقة تتبع تبلغ ± 0.5 مللي راد أثناء الطيران السريع وعمليات تغيير الاتجاه.
درجة عالية من الذكاء: من خلال برنامج إدارة الواجهة الخلفية الذي تم تطويره ذاتيًا، يمكن تنفيذ وظائف بسهولة مثل إنذارات النقاط الساخنة، وأجهزة إنذار اقتحام المنطقة، وأجهزة إنذار عبور الحدود، وتتبع الهدف، وتحديد الأهداف الصغيرة بعيدة المدى، وربط الرادار، والخياطة البانورامية، وتحديد المواقع بالتكبير/التصغير ثلاثي الأبعاد، مما يعزز بشكل كبير مستوى النظام غير المأهول والتلقائي والمعلوماتي.
وسائل حماية متكررة متعددة: تعمل مراقبة درجة الحرارة الداخلية وأجهزة إزالة الصقيع الصناعية الاتجاهية على تعزيز موثوقية النظام.
القدرة على التكيف البيئي القوي : تحقق حجرة الكرة المغلقة المملوءة بالنيتروجين تصنيف حماية IP67، وطلاءات عالية الأداء مقاومة للتآكل على الغلاف الخارجي، واختيار موصلات مقاومة للتآكل بدرجة عالية، مما يضمن التشغيل المستقر طويل الأمد للمنتج في البيئات الخارجية القاسية.
3 المعلمة الرئيسية
غرض | FSTH-UNEOS03 |
مسافة التشغيل | تحديد ，مرئي ≥3000 م ≥3000 م 。تعريف ，حراري ≥1500 م ≥500 م。 |
الصورة الحرارية | 1. الكاشف: الجيل السادس من كاشف صفيف المستوى البؤري VOx (أكسيد الفاناديوم) غير المبرد 2. الطول الموجي: من 8 إلى 14 ميكرومتر 3. NETD (فرق درجة الحرارة المكافئة للضوضاء): 40 مللي كلفن (@25 درجة مئوية F1.0) 4. العدسة: من 31 إلى 155 ملم 5. التحكم في العدسة: تكبير كهربائي؛ التركيز اليدوي/التلقائي، خوارزمية التركيز النشط التكيفية 3A، تدعم أوضاع التشغيل المتعددة، دقيقة وعالية السرعة؛ وضع 3CAM مع هيكل بصري AS+DOE، نفاذية عالية للأشعة تحت الحمراء، بدون إلغاء التركيز البؤري أو انحراف صغير للمحور أثناء التكبير/التصغير 6. تحسين الصورة: تقنية تحسين الصورة الرقمية SDE (تعزيز التفاصيل المكانية)، تعزز تفاصيل الصورة، وتدعم تعديل تحسين الصورة الحرارية على مستوى 255 7. قطبية الألوان الزائفة: 16 وضعًا للصور ذات الألوان الزائفة، بما في ذلك قطبية اللون الأسود/الأبيض الساخن 8. معلمات الصورة: تعديل الكسب التلقائي AGC (التحكم التلقائي في الكسب)، والسطوع، وتعديل التباين 9. التكبير الرقمي: 1.0 إلى 8.0× التكبير المستمر (حجم الخطوة 0.1)، يدعم التكبير البصري الإلكتروني، ويدعم رؤية عين النسر العالمية 10. مقياس قياس المسافة: يدعم مقياس قياس المسافة 11. تصحيح البكسل السيئ: يدعم وظيفة تصحيح البكسل السيئ 12. تصحيح الصورة: يدعم التصحيح اليدوي، وتصحيح الخلفية، وفاصل التصحيح التلقائي، ومعلمات تصحيح جاما القابلة للتعديل 13. حماية قوية من الضوء: تدعم مقاومة أضرار أشعة الشمس 14. مصفوفة الكاشف: 640×512 15. مجال الرؤية: 20°×15° إلى 4°×3° |
ضوء مرئي | 1. نوع المستشعر: CMOS بإضاءة خلفية منخفضة للغاية بدرجة ضوء النجوم 2. الحد الأدنى من الإضاءة: اللون: 0.0005 لوكس؛ أبيض وأسود: 0.0001 لوكس؛ 0 لوكس (تشغيل الأشعة تحت الحمراء) 3. العدسة: 12.5 إلى 775 ملم، تكبير كهربائي عالي الوضوح ميجابيكسل؛ التركيز اليدوي/التلقائي، خوارزمية التركيز النشط التكيفي 3A 4. معالجة الصور: يدعم توازن اللون الأبيض، والغالق الإلكتروني، وتراكم الإطار، وتعويض الإضاءة الخلفية، وقمع الضوء القوي، وتقليل الضوضاء الرقمية ثنائية وثلاثية الأبعاد، وتثبيت الصورة الإلكترونية، والنطاق الديناميكي الواسع 5. ناقل الحركة من النوع النهاري/الليلي: 0.4-0.75um نافذة طيفية واسعة للضوء المرئي و0.8-0.95um نافذة طيفية قريبة من الأشعة تحت الحمراء نافذة بصرية مستقلة ذات تمرير مزدوج، مما يحسن ضوء التصوير ونسبة الإشارة إلى الضوضاء للضوء الشارد 6. يدعم اختراق الضباب الإلكتروني والبصري 7. التحليل الذكي: يدعم كشف التسلل، كشف العبور، كشف منطقة الدخول/الخروج، كشف الحركة، كشف التسكع |
'الصوت والصورة' | 1. الدقة الحرارية: تدعم 1920×1080، 1280×1024، 1280×960، 1024×768، 1280×720، 704×576، 640×512، 640×480، 400×300، 384×288. 2. دقة الضوء المرئي: 1920×1080، 1280×1024، 1280×960، 1024×768، 1280×720، 704×576. 3. ترميز الفيديو: H.265/H.264/MJPEG، يدعم تيارات متعددة. 4. معدل البت للفيديو: 32 كيلوبت في الثانية إلى 16 ميجابت في الثانية. 5. ترميز الصوت: G.711A/G.711U/G726. 6. قلب الصورة: أفقي، عمودي، قطري. 7. إعدادات OSD: تدعم اسم القناة والوقت؛ تدعم الصورة الحرارية إعدادات عرض OSD لاتجاه التحريك/الإمالة وزاوية مجال الرؤية والتركيز؛ يدعم إعداد اسم الموضع المحدد مسبقًا. |
وظيفة محسنة | 1. حماية قوية من الضوء: مدعومة بوظيفة واقي من الشمس لمنع حروق الشمس. 2. معايرة درجة الحرارة: تصميم غير حراري يضمن وضوح التصوير دون أن يتأثر بدرجة الحرارة. 3. أوضاع المشهد: تدعم تكوينات المشهد المتعددة للتكيف مع التطبيقات البيئية المختلفة. 4. ضبط التركيز التلقائي: يدعم الضبط عن بعد لمعلمات دقة التركيز البؤري التلقائي للتكيف مع المشاهد المختلفة. 5. دوريات نهارية/ليلية: دوريات نهارية وليلية مع مجموعات مختلفة محددة مسبقًا؛ الدوريات 1-40 نهاراً، 41-80 ليلاً. يقوم بالتبديل تلقائيًا بين النهار والليل بناءً على حساسية الضوء للتكيف مع المشاهد الزمانية والمكانية المختلفة. 6. مؤازرة العدسة: تدعم مواضع العدسة المحددة مسبقًا، وردود الفعل على الطول البؤري، ووظائف تحديد موضع البعد البؤري. 7. ذاكرة انقطاع التيار الكهربائي: تدعم استعادة المواضع قبل انقطاع التيار الكهربائي، وحالة النقطة المحددة مسبقًا، وحالة الدورية، وحالة مسح الخط. 8. إدارة الحياة الكاملة: تدعم وظيفة تسجيل مؤشر الصحة وقت العمل، وعدد الغالق، ودرجة حرارة التشغيل، ودرجات الحرارة القصوى، وما إلى ذلك. 9. الصيانة عن بعد: تتميز بالاستعلام عن الأخطاء، والتشخيص الذاتي، ووظائف إعادة التشغيل عن بعد؛ الترقية عبر الإنترنت والترقية عن بعد. 10. ملفات التكوين: يدعم استيراد وتصدير ملفات التكوين. |
محرك سيرفو قابل للدوران | 1. الهيكل: شكل حر كروي متعدد الأبعاد، مقاومة منخفضة للرياح، قدرة قوية ضد الاهتزاز، قادر على تحمل الرياح حتى القوة 12. 2. تصميم ثنائي المحور وإطارين مع تكوين منفصل علوي وسفلي للتغليف المستقل والتجميع السريع. 3. النوافذ: نوافذ مزدوجة/ثلاثية، قادرة على استيعاب 2/3 أنواع من أجهزة استشعار النطاق في وقت واحد، مع ممسحة مدمجة. 4. النطاق الأفقي: دوران مستمر N×360°، مع قفل ميكانيكي بعد انقطاع التيار الكهربائي. 5. النطاق الرأسي: -90 درجة إلى +90 درجة، مع وظيفة الحد الناعم، قابلة للبرمجة. 6. سرعة الدوران: أفقي 0.01 درجة إلى 80 درجة/ثانية، عمودي 0.01 درجة إلى 60 درجة/ثانية. 7. التسارع: أفقي 100 درجة / ثانية ² ، عمودي 100 درجة / ثانية ². 8. التكيف مع السرعة: وظيفة الاستشعار الذكي المتغيرة السرعة، تدعم السرعة التكيفية للطول البؤري للعدسة. 9. وضع القيادة: محرك مباشر مع محرك متزامن ذو مغناطيس دائم للأرض النادرة عالي عزم الدوران، إمكانية التشغيل/الإيقاف السريع. 10. دقة تحديد المواقع: أفضل من 0.02 درجة. 11. زمن تحديد المواقع: أقل من 4 ثواني. 12. إعداد نقطة الصفر: يدعم تحديد نقاط الصفر الأفقية والرأسية. 13. دورية المواقع المحددة مسبقًا: 256 موقعًا مسبقًا، تدعم طرق الدوريات. 14. المراقبة: مسح الموقع/الرحلة مسبقًا. 15. حماية المحرك: حماية الكتلة الدورانية للحصول على موثوقية عالية. |
واجهات كهربائية | 1. (واجهة الشبكة): 1 × RJ45، 10/100 Base-T متكيف. 2. (بروتوكولات الشبكة): يدعم بروتوكولات الشبكة HTTP، HTTPS، FTP، SMTP، DNS، NTP، RTSP، RTCP، RTP، TCP، UDP، ICMP، DHCP؛ يدعم بروتوكولات ONVIF وGB28181. 3.(التطوير الثانوي): يوفر SDK مجانيًا للتطوير الثانوي السهل والمريح. 4. (الواجهة المادية): قابس طيران من سبيكة مقاومة للماء. |
استهلاك الطاقة | 1. مصدر الطاقة: مجهز بمحول طاقة إدخال واسع النطاق، يتحول التيار المتردد من 90 فولت إلى 305 فولت إلى تيار مستمر 48 فولت. 2. استهلاك الطاقة: الحد الأقصى لاستهلاك الطاقة للقرص الدوار ≥ 500 واط، استهلاك الطاقة المستقر ≥ 150 واط. |
المواصفات البيئية | 1. درجة حرارة التشغيل: -40 درجة مئوية إلى +60 درجة مئوية 2. درجة حرارة التخزين: -45 درجة مئوية إلى +70 درجة مئوية 3. الرطوبة: <90% رطوبة نسبية 4. الحماية من الصواعق: دوائر الواجهة مدمجة في الحماية من زيادة التيار، 6000 فولت 5. مقاومة رذاذ الملح: درجة الحموضة 6.5 إلى 7.2، الرش المستمر لمدة 96 ساعة، دون تغيير السطح 6. درجة الحماية: الوحدة بأكملها IP66 (IP67 لختم حجرة الكرة) |
وزن & البعد | البعد : Ф480mm × H825mm الوزن : ≥85 كجم |
4 البعد
5. حالات التطبيق
يستخدم بشكل أساسي للأمن والدفاع على ارتفاعات منخفضة في المواقع الرئيسية مثل القواعد العسكرية والمطارات والسجون والصناعات النووية والكيميائية والدفاع الحدودي والسواحل ومراكز المؤتمرات ومباني المكاتب وحقول النفط ومستودعات النفط.
في السنوات الأخيرة، تشمل التطبيقات النموذجية في المطارات العسكرية والمدنية ما يلي:
مكافحة الأنظمة الجوية بدون طيار (CUAS):
2019: مطار تشنغدو شوانغليو الدولي، أمن موكب اليوم الوطني
2020: مطار هونغ كونغ الدولي، مطار بكين داشينغ الدولي
2021: الدفاع الجوي المدني CUAS في خفي، الأمن ضد الطائرات بدون طيار بمناسبة الذكرى المئوية للحزب الشيوعي الصيني
2022: الدعم الأمني CUAS على ارتفاعات منخفضة لوحدة بكين، وعمليات مكافحة الطائرات بدون طيار في هونغ كونغ
2023: عمليات CUAS الأذربيجانية المثبتة على المركبات، وعمليات مكافحة الطائرات بدون طيار في أستراليا BD
التعرف على الضوء المرئي والتصوير الحراري وتتبعهما
متعدد الدوار، وتتبع التعرف على الأجنحة الثابتة، وعرض نظرة عامة
التعرف على الخلفية المعقدة والتتبع
تحديد هوية الطيور وتتبعها
مشروع المطار المضاد للطائرات بدون طيار
مشروع مراقبة النقاط الثابتة ضد الطائرات بدون طيار
نظام مضاد للطائرات بدون طيار مثبت على المركبات
مشروع مكافحة الطائرات بدون طيار في مطار عسكري
المسح ورسم الخرائط للكشف عن الطائرات بدون طيار وتتبعها
منصة الإدارة
